HAV文丘里角型調節閥

一、HAV文丘里角型調節閥　概述

HAV文丘里角型調節閥閥芯采用上導向結構，閥結構緊湊，壓降損失小，流量大，可調范圍廣。適用于控制含有顆粒的流體、泥漿、粘性或閃蒸流體。調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。產品符合GB/T4213-92標準。

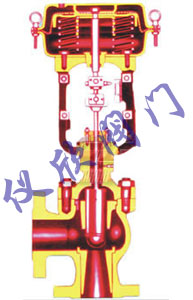

HAV文丘里角型調節閥	HAV文丘里角型調節閥解剖圖

二、HAV文丘里角型調節閥　閥體、閥內組件

型式：角型單座鑄造球型閥
公稱通徑：25、40、50、65、80、100、125、150mm
公稱壓力：ANSI 125、150、300 、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
連接型式：法蘭連接： FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
材料： 鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：0～+200℃
伸長Ⅰ型（E1）： -45～0℃ +200～+425℃
注：工作溫度不準超過各種材料的允許范圍
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉編織填料、石棉編織填料、石墨填料
閥芯型式：?jiǎn)巫烷y芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L）
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟閥座 等百分比特性（%）和線性特性（L）
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

三、HAV文丘里角型調節閥 執行機構

型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

四、HAV文丘里角型調節閥 流量特性

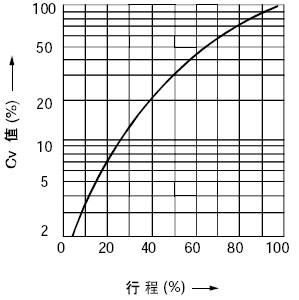

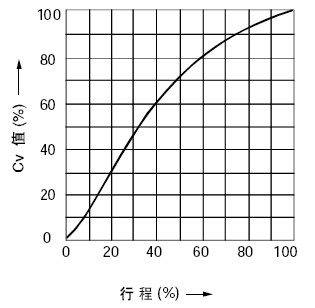

線性特性(LC金屬閥座)	等百分比特性(%C金屬閥座)

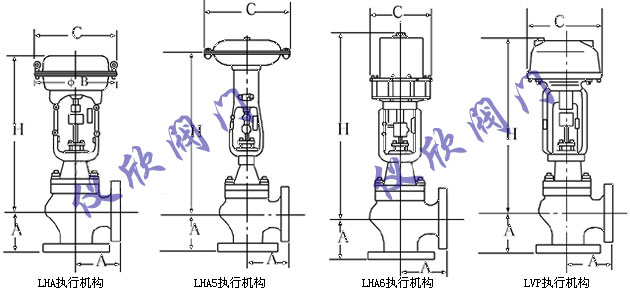

五、HAV文丘里角型調節閥　外形尺寸

公稱通徑	執行機構	H			B	φB
		常溫型上閥蓋	伸長型上閥蓋	波紋管上閥蓋
25	LHA1D、R	390	545	545	230	218
	LHA2D、R	465	620	-	281	267
40	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	830	975	-	520	470
50	LHA1D、R	400	550	560	230	218
	LHA2D、R	475	625	-	281	267
	LHA3D、R	580	730	-	363	350
	LHA4D、R	835	980	-	520	470
65	LHA2D、R	545	695	765	281	267
	LHA3D、R	600	750	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
80	LHA2D、R	555	705	775	281	267
	LHA3D、R	610	760	-	363	350
	LHA4D、R	840	990	-	520	470
	LVA5D	1225	1375	-	-	620
	LVA5R	1335	1485	-	-	620
100	LHA2D、R	555	710	775	281	267
	LHA3D、R	610	765	-	263	350
	LHA4D、R	845	995	-	520	470
	LVA5D	1230	1380	-	-	620
	LVA5R	1340	1490	990	-	620
125	LHA3D、R	700	850	-	363	350
	LHA4D、R	865	1015	-	520	470
	LVA5D	1255	1405	-	-	620
	LVA5R	1365	1515	1005	-	620
150	LHA3D、R	720	870	-	363	350
	LHA4D、R	885	1035	-	520	470
	LVA5D	1275	1425	-	-	620
	LVA5R	1385	1535	-	-	620

注：表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
