HCB、HCP平衡籠式單座、雙座調節閥是一種控制各種高溫、低溫的高流體，壓力平衡式調節閥，閥結構緊湊，閥內流體通道呈S流體線型，還設有一個改善套筒周?chē)黧w平穩流動的導流翼，其特點是壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準，調節閥動態穩定性能好，噪音低，閃蒸空化腐蝕小，適用于控制各種溫度的高壓差流體。配用LHA多彈簧氣動薄膜執行機構，其結構緊湊、輸出力大。產品符合GB/T4213-92。
 |
 |

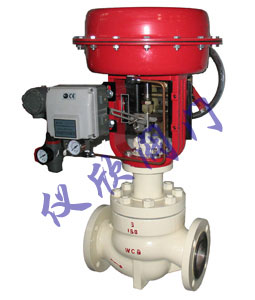

| 平衡籠式調節閥 | 平衡籠式調節閥剖面圖 |
型式：直通雙座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上閥蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫淄彩街烷y芯
流量特性：等百分比特性（%）和線性特性（L）
套筒形式：分離式套筒
材料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
型式：LHA多彈簧薄膜執行機構、LVA5單彈簧薄膜執行機構、LVA6單作用氣缸動活塞執行機構、LVP雙作用氣缸活塞執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa（LHA，LVA5型），190～350、190～400kPa（LVA6型）
供氣壓力：140～400kPa（LHA型）、140～280kPa（LVA5型）
400～500kPa（LVA6型）、300～500kPa（LVP型）
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
泄漏量：金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍：50：1（0.25≤Cv≤14）或30：1（CV≤0.16）

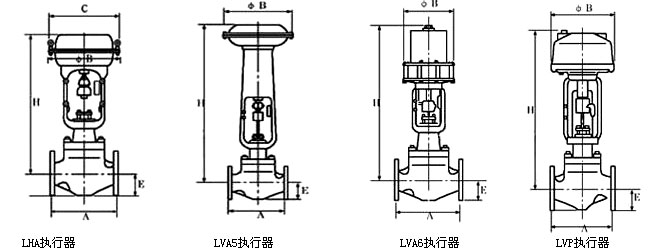

| 公稱通徑 | 執行機構 | H | C | φB | E | |||
|---|---|---|---|---|---|---|---|---|
| 常溫型（P） | 伸長Ⅰ型（E1） | 伸長Ⅱ型（E2I） | 伸長Ⅱ型（E2W） | |||||
| 40 | LHA1D、R | 425 | 590 | 705 | 945 | 230 | 218 | 70 |
| LHA2D、R | 500 | 665 | 780 | 1020 | 281 | 267 | ||
| LHA3D、R | 590 | 760 | 875 | 1140 | 363 | 350 | ||
| 50 | LHA1D、R | 425 | 595 | 710 | 950 | 230 | 218 | 80 |
| LHA2D、R | 500 | 670 | 785 | 1025 | 281 | 267 | ||
| LHA3D、R | 595 | 765 | 875 | 1140 | 363 | 350 | ||
| 65 | LHA2D、R | 575 | 745/755 | 880 | 1130 | 281 | 267 | 88 |
| LHA3D、R | 630 | 800/810 | 930 | 1180 | 363 | 350 | ||
| LHA4D、R | 865 | 1035/1045 | 1165 | 1495 | 520 | 470 | ||
| 80 | LHA2D、R | 580 | 755/765 | 900 | 1135 | 281 | 267 | 98 |
| LHA3D、R | 635 | 810/820 | 955 | 1190 | 363 | 350 | ||
| LHA4D、R | 870 | 1045/1055 | 1190 | 1505 | 520 | 470 | ||
| 100 | LHA2D、R | 610 | 810/870 | 915 | 1150 | 281 | 267 | 113 |
| LHA3D、R | 660 | 860/870 | 1020 | 1205 | 363 | 350 | ||
| LHA4D、R | 890 | 1100/1110 | 1255 | 1520 | 520 | 470 | ||
| LVA5R | 1420 | 1635 | 1820 | 2050 | - | 620 | ||
| LVA6R | 1160 | 1375 | 1560 | 1790 | - | 445 | ||
| 150 | LHA3D、R | 785 | 1020/1045 | 1250 | 1385 | 363 | 350 | 170 |
| LHA4D、R | 955 | 1190/1215 | 1425 | 1570 | 520 | 470 | ||
| LVA5R | 1480 | 1740 | 1980 | 2110 | - | 620 | ||
| LVA6R | 1220 | 1480 | 1720 | 1850 | - | 445 | ||
| 200 | LHA4D、R | 1090 | 1350 | 1580 | 1710 | 520 | 470 | 220 |
| LVA5R | 1585 | 1850 | 2145 | 2275 | - | 620 | ||
注：1、表上H欄尺寸是調節閥不帶手輪機構的數字，如果帶手輪機構，要相應加上手輪機構的尺寸。
2、伸長型H欄尺寸，左邊數字為JIS 10K和ANSI 125、150的閥，右邊數字為JIS 16K和ANSI 300以上的閥。
