ZCF四氟活塞電磁閥

一、ZCF四氟活塞電磁閥 特點

ZCF四氟活塞電磁閥由于啟閉原理的獨特性和結構設計的科學性，產品的所有部件均可根據不同的化學介質選用不同的高分子材料制造，同時由于它的先導孔和卸壓孔是傳統閥的幾十倍大，復位彈簧設置在介質外，因此它具有不易堵塞、耐酸堿、抗腐蝕和使用壽命長等優點，可適應于各種化學流體介質，是化工流體自動化生產設備的最佳配套產品。 聚四氟乙烯化工電磁閥具有優異的耐腐蝕性能，對所有的常用化學品都呈惰性。幾乎可以抵抗所有化學介質（包括濃硫酸和王水）。具有優異的耐熱性能，應用溫度為- 100～180℃，材料可長期在230～260℃下工作。特別適合腐蝕嚴重、溫度高且化學品不允許與潤滑劑接觸的環境。

大口徑耐腐蝕電磁閥	小口徑耐腐蝕電磁閥

二、ZCF四氟活塞電磁閥 應用范圍

ZCF四氟活塞電磁閥用于石油化工、電力裝備、醫藥機械、化學試劑廠、化學分析儀器、污水處理設備、科研儀器等強酸強堿自動控制系統中。

三、ZCF四氟活塞電磁閥 技術參數

原理結構：直動式四氟活塞型
環境溫度：-10--50℃
控制方式：常閉式
流體范圍：鹽酸、硫酸、溶劑、化學試劑等酸、堿性液體和氣體。
流體溫度： -50℃--150℃
標準電壓：AC220V、DC24V (其他電壓可定制)
閥體材質：PTFE（聚四氟乙烯，俗稱塑料王）
閥芯材質：PTFE（聚四氟乙烯，俗稱塑料王）
電氣連接：接線盒（2個不分正負極電源端子、1個接地端子）
防護等級：國際標準IP54

四、ZCF四氟活塞電磁閥 耐化學品性能技術表

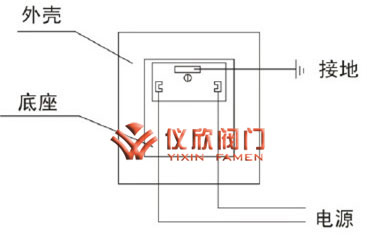

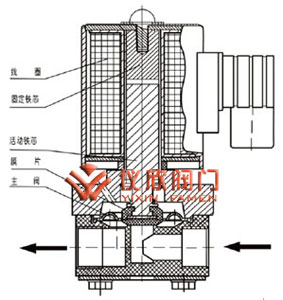

ZCF四氟活塞電磁閥內部結構圖	ZCF四氟活塞電磁閥接線圖

公稱通徑DN（mm）	2~4		5		6		8		10		15	20	25	32	40	50
公稱壓力：	0.2、0.4、0.6MPa
電源：	AC220V? DC24V??
適用介質：	各類酸 堿 鹽 有機溶劑等化學流體
介質溫度℃	-100～+180
連接方式	G1/8"~3/8" M8×1		G1/4"~3/8"								G1/2"	G3/4"	G1〞	G1?"	G1?"	G2〞
種類	濃度%	60℃		種類		濃度%		60℃		種類		濃度%	60℃	種類	濃度%	60℃
氫氧化鈉	100	○		磷酸		100		○		甲酸		100	○	乙醚	100	○
氫氧化鉀	100	○		鉻酸		100		○		乙酸		100	○	苯	100	○
氫氧化鈣	100	○		硝酸		100		○		丁烷		100	○	甲苯	100	○
氫氟酸	100	○		草酸		100		○		環已酮		100	○	異丙醇	100	○
鹽酸	100	○		檸檬酸		100		○		甲醇		100	○	原油	100	○
硫酸	100	○		高氯酸		100		○		乙醇		100	○	煤油	100	○
磷酸	100	○		乳酸		100		○		乙醛		100	○	汽油	100	○

注解：
①流體若含有雜質，應在電磁閥前端管路上安裝過濾閥（濾網≥60目），且無凝固或結晶現象；
②其他規格及要求可以定做；

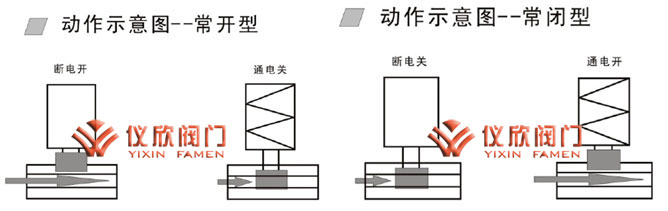

五、ZCF四氟活塞電磁閥 動作示意圖
