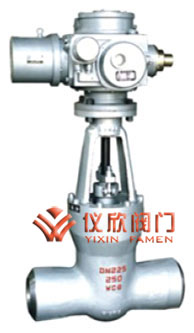

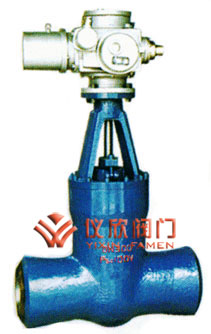

Z960Y高溫高壓電站閘閥

一、Z960Y高溫高壓電站閘閥 產品引用標準

● 制造與驗收技術條件按日本火力發電用閥門標準E101和JB/T3595-93的規定；
● 結構長度按E101的規定或按用戶提供尺寸
● 焊接坡口接電力工業管理標準78DG的規定或按用戶提供尺寸。

Z960Y高溫高壓電站閘閥 Z960Y高溫高壓電站閘閥
Z960Y高溫高壓電站閘閥 Z960Y高溫高壓電站閘閥

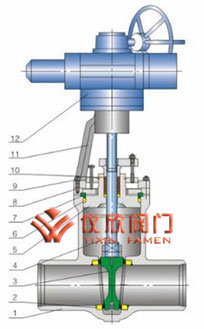

二、Z960Y高溫高壓電站閘閥 主要零件材料

零件名稱 材料牌號
閥體 WCB WC6 WC9
閥板 WCB WC6 WC9
閥蓋 25 12Cr1Mo1VA
閥桿 1Cr17Ni2 20Cr1Mo1VA
閥座 25 12Cr1Mo1VA
密封環 S軟鋼(增強柔性石墨) S軟鋼 F軟鋼
填料 增強柔性石墨
支架Yoke WCB WCB或WC6
閥桿螺母 45(ZCuZn25A16Fe3Mn3)
四開環 1Cr13 20Cr1MoVA

三、Z960Y高溫高壓電站閘閥 性能規范

產品型號
公稱壓力PN(MPa)		 試驗壓力(MPa) 工作壓力(MPa) 工作溫度(℃) 適用介質
強度試驗 密封試驗/上密封實驗
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽
Z960Y-P54170 - 48.0 36.0 P5417 ≤540

四、Z960Y高溫高壓電站閘閥 主要外形尺寸

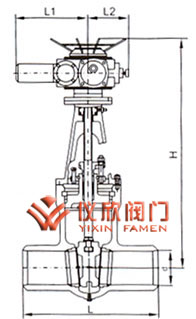

Z960Y高溫高壓電站閘閥 Z960Y高溫高壓電站閘閥
公稱通徑DN 主要外形尺寸和連接尺寸 電動裝置 重量
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764   DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715   DZWC-4 5591
