DKZ型直行程電動執行機構可以與DDZ-Ⅲ型儀表配套使用,也可以與組裝儀表及TA儀表配用。它以220V電源為動力，接受統一的標準信號4-20mA.DC,將此轉變成與輸入信號相對應的出軸直線位移，自動地操縱調節閥或其它終端機構等完成自動調節任務，或者配用電動操作器實行手動遙控。廣泛地用于發電廠、鋼鐵、石油、化工、輕工等工業部門的調節系統中。
該儀表具有連續調節、手動遙控、就地手操三種控制方式。使用DKZ型直行程電動執行機構的自動調節系統需配用ZPE-3101型伺服放大器、DFD-1000型電動操作器后才可實現自動調節系統手動自動無擾動切換。
 |
 |
DKZ直行程電動執行器 | DKZ直行程電動執行器 |
| 輸入信號 | 0～10mA.DC、4～20mA.DC | |
|---|---|---|
| 輸入電阻 | 200Ω（Ⅱ型）、250Ω（Ⅲ型） | |
| 輸入通道 | 3個隔離通道 | |
| 基本誤差 | ±2.5% | |
| 回差 | ±1.5 | |
| 死區 | ≤3%(1～3%可調) | |
| 純滯后 | ≤1s | |
| 電源電壓 | 220V.AC、50Hz | |
| 使用環境條件 | 環境溫度 | 執行機構≤-10～+55°C |
| 相對溫度 | 執行機構≤95% | |
| 機座號 | 型號 | 出軸推力（N） | 出行程 | 全行程時間 |
|---|---|---|---|---|
| Ⅰ | DKZ-310C DKZ-310BC | 4000 | 10 | 8 |
| 16 | 12.5 | |||
| 25 | 20 | |||
| DKZ-410C DKZ-410BC | 6400 | 40 | 32 | |
| 60 | 48 | |||
| Ⅱ | DKZ-510C DKZ-510BC | 1600 | 60 | 37 |
| 100 | 62 |
 |
 |

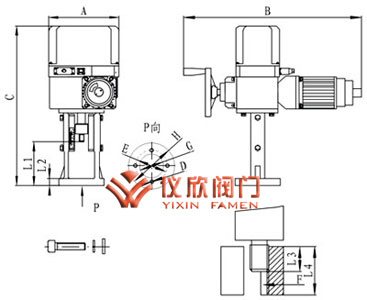

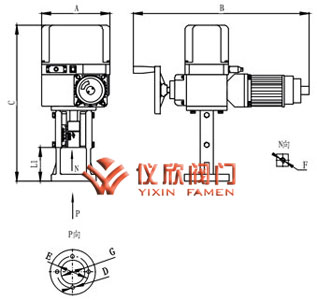

標準接口電動執行器外形及安裝尺寸圖 | 開合螺母接口電動執行器外形及安裝尺寸圖 |
| 型號 | 長X寬X高 | 閥桿連接螺孔 | 法蘭 | 法蘭 | 法蘭 | 公稱通徑 | 連接頭至法蘭底端 | |
|---|---|---|---|---|---|---|---|---|
| AXBXC | F | 連接孔距E | 連接孔距E | 吻合內徑G | Dg | 行程 | L | |
| DKZ310 | 230X460X490 | M8 | Φ80 | 2一Φ11 | Φ60 | 25，32， 40，50 |
10 | 85.5 |
| 16 | 79.5 | |||||||
| 25 | 70.5 | |||||||
DKZ410 |
230X530X540 | M12X1.25 | Φ105 | 4一Φ11 | Φ80 | 65，80，100 | 40 | 107 |
| 230X460X575 | M16X1.5 | Φ118 | 4一Φll | Φ95 | 125，150 | 60 | 112 | |
| DKZ510 | 260X630X625 | M16X1.5 | Φ118 | 4一Φll | Φ95 | 200 | 60 | 113 |
| 260X630X645 | M20X1.5 | Φ130 | 4一Φ18 | Φ100 | 300，250 | 100 | 93 | |
| DKZ610 | 260X720X625 | M16X1.5 | Φ118 | 4一Φ1l | Φ95 | 400，500 | 60 | 113 |
| 260X720X645 | M20X1.5 | Φ130 | 4一Φ18 | Φ100 | 500，600 | 100 | 93 | |
