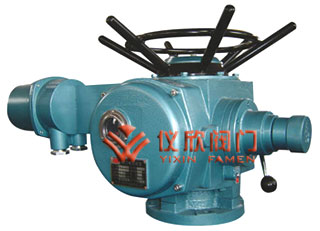

Z型多回轉閥門電動裝置

一、Z型多回轉閥門電動裝置 概述

多回轉閥門電動裝置，通稱為Z型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。

二、Z型多回轉閥門電動裝置 工作環境和特點

1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、工作環境：
環境溫度：-20～+60℃（特殊訂貨-60～+80℃）。
相對濕度：≤90%（25℃時）。
3、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所 ；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
4、防護等級：IP44～I(xiàn)P68

Z型多回轉閥門電動裝置

三、Z型多回轉閥門電動裝置 故障及排除方法

序號 故障 原因 排除
1

 電機起不動 1、電源線脫開
2、控制線路故障
3、行程或力矩機構失靈		 1、檢查電源線
2、排除線路故障
3、排除行程或力矩機構故障
2

 輸出軸旋向不符合規定 電源相序接受 調換任意兩電源線
3

 電機過熱 1、連續工作時間太長
2、電機與電裝不配套
3、一相斷開		 1、停止運行，使電機冷卻
2、檢查配套情況
3、檢查電源線
4

 動行中電機停轉 1、電裝過載力矩控制器動件
2、閥門有故障		 1、增大整定力矩
2、檢查閥門
5

 閥門到位后電機不停轉或燈不亮 1、行程或力矩機構有故障
2、行程控制器調整不當		 1、檢查行程或力矩控制機構
2、重調行程控制機構
6

 遠方無閥位信號 1、遠傳電位器故障
2、電位器齒輪緊定螺釘松動		 1、檢查更換電位器
2、擰緊電位器齒輪緊定螺釘

四、Z型多回轉閥門電動裝置 主要技術參數

型號 規格 額定 轉距 （N.m） 公稱 推力 （KN） 最大閥 桿直徑 (mm) 最大轉圈數 (圈) 手動 速比 輸出 轉速 (r/min) 電機
型號 功率 (kw) 電流 (A)
Z5 50 20 28 80 1：1 12 YDF112 0.12 0.7
Z10 100 40 28 80 1：1 24 YDF212 0.25 1.3
36 YDF221 0.37 1.6
Z15 150 40 28 80 1：1 24 YDF222 0.37 1.6
36 YDF222 0.55 2.4
Z20 200 100 40 80 1：1 18 YDF221 0.37 1.6
Z30 300 100 40 80 1：1 18 YDF222 0.55 2.4
Z45 450 150 48 120 1：1 24 YDF311 1.1 3.4
20：1 36 YDF312 1.5 4.5
Z60 600 150 48 120 1：1 24 YDF312 1.5 4.5
20：1 36 YDF321 2.2 6.5
Z90 900 200 60 120 1：1 24 YDF321 2.2 6.5
25：1 36 YDF322 3 9
Z120 1200 200 60 120 1：1 24 YDF322 3 9
25：1
Z180 1800 325 70 150 25：1 24 YDF411 4 11
36 YDF412 5.5 14
Z250 2500 325 70 150 25：1 24 YDF412 5.5 14
Z350 3500 700 78 120 25：1 18 YDF421 7.5 19
Z500 5000 700 78 120 25：1 18 YDF422 10 26
