儀欣閥門:氣動控制閥>>氣動閘閥>>Z6S41H氣動閘閥

Z6S41H氣動閘閥

一、Z6S41H氣動閘閥 用途及使用范圍

Z6S41系列氣動帶手動楔式閘閥是具有氣動執行機構(雙層氣缸,并帶有緩沖機構)和手動及其保護機構(手動和可自鎖的氣動-手動轉換裝置)的低支架明桿閘閥。該閥由于采用雙層氣缸結構,其與單氣缸式氣動閘閥相比,提升力增大了一倍。這就從根本上解決了單氣缸氣動閘閥的某些閥體內楔死而打不開的弊病。而且,由于該閥具備緩沖機構,能有效地減速輕了關閉閥門時,由于活塞下行沖擊而造成的閥板車密封面和閥體密封面的磨損,同時,也能避免閘板卡死的現象。
為了配合用戶實現操作自動化,本公司除供應本系列產品之外,還可單獨提供包括支架在內的氣缸體,幫助用戶對已有的種類繁多的手動閘閥進行改造,將雙缸氣動執行機構部分安裝在手動閘閥的閥體大蓋上,即可構成雙缸式氣動-手動兩用閘閥。
由于其技術先進,性能可靠,操作切換和維修方便,已被石油、化工、冶金、電力、海運等部門作為輸送氣體、液體介質的管道開閉裝置而廣泛使用。

二、Z6S41H氣動閘閥 結構原理

本系列產品以0.4~0.6MPa(表壓)凈化壓縮空氣作工作壓力,推動活塞,帶動閘板作垂直于流體的位移,實現開啟開關閉閥門的目的。

Z6S41H氣動閘閥 Z6S41H氣動閘閥

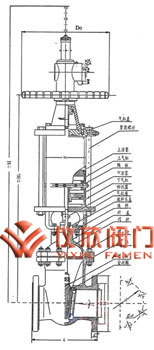

Z6S41H氣動閘閥 Z6S41H氣動閘閥尺寸圖

三、Z6S41H氣動閘閥 主要性能參數

公稱壓力:1.6,2.5.4.0.6.4MPa
使用溫度:-29~425℃(碳鋼)-40~+550℃(不銹鋼)
公稱通徑:DN50~800mm
閥體材質:304.306.316L.WCB.HT200
連接法蘭:JB/T79.GB913.HG20592
適用介質:空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
作用方式:切斷型,調節型,手動控制
電源電壓:220VAC、24VAC
輸入信號:4~20mA/1~5VDC 0~20mA/0~10VDC

型號 Z6S41H-25 Z6S41H-16 Z6S41T-10
公稱通徑DN(mm) 50~600 40~400 40~400
適用介質 水、蒸氣 、油品 水、蒸氣 水、蒸氣
最高介質溫度(℃) 425 425 200
氣缸工作壓力(表)MPa 0.4~0.6

四、Z6S41H氣動閘閥 氣動執行器特點及工作原理

Z6S41H氣動閘閥 Z6S41H氣動閘閥

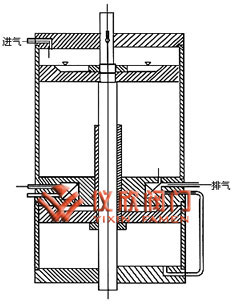

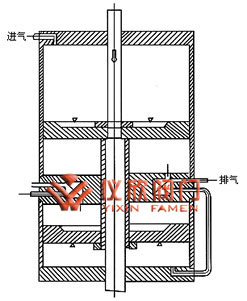

工作狀況(1)--開閥初始階段工作力=2P 工作狀況 (2)--開閥初始階段工作力=2P
Z6S41H氣動閘閥 Z6S41H氣動閘閥

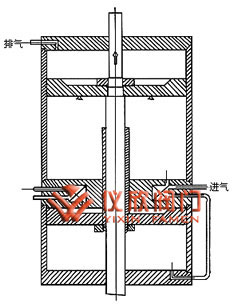

工作狀況(4)--關閥終了階段工作力=P 工作狀況(3)--關閥初始階段工作力=P

1、閘閥開啟前階段:上層氣缸的活塞(以下簡稱上活塞)和下層氣缸的活塞(以下簡稱下活塞)同時受力,閥桿在上、下活塞的推動下,以單活塞近二倍的提升力,克服閘板密封面和閥體密封面之間的最大靜磨擦力,帶動閘板上升。 壓縮空氣由上氣缸的下氣室,經由設置在隔板的特定通道,通過連通管,到達下氣缸的下氣室,推動上下活塞同時工作。下氣缸上氣室中的氣體,經過設置在隔板內的另一特定通道。暢通無阻的排出氣缸體外。
2、閘閥開啟的后階段:在閘板稍稍開啟以后,下活塞就運行到了上死點,閘板在上活塞的帶動下,繼續提升,直至到了全開位置。
3、閘閥關閉的前階段:在上活塞的推動下,閘板離開全開位置,開始下降。
4、閘板關閉的后階段:當上活塞碰到下活塞凸臺,并帶動下活塞一起繼續下降時,由于下氣缸上氣室的進氣通道和下氣缸下氣室的排氣通道設有阻礙,明顯地減慢了下行的速度,進至閘板下降到了全關位置。減緩閘板下行的沖擊,自行可關嚴閥門,又不使閥板楔得過緊,同時,還保護了密封面,免受猛烈沖擊而損壞。

靈活可靠的氣動-手動轉換機構,裝氣缸蓋上部的氣動-手動轉換機構,在閘閥開啟的關閉過程的任何位置上,都可十分方便的轉動操作手柄,直接地進行由氣動至手動或由手動至氣動的操作方式的轉換,轉換操作手柄采用定位銷式自鎖設計,手柄定位后,可靠鎮定。由電磁閥及其控制電路或供風系統發生故障時,不需其他輔助工具,即可迅速轉換成手動操作狀態,保證線路正常運行,避免事故發生。在新建工程的自控制系統未完成之前,本系列閘閥可以可靠地作為手動閘閥使用,動作時靈活輕快。
關閥時間可調通過調整,安裝在隔板上的緩沖機構,還可以在一定范圍內調整閘板關閉的時間。
可配用回訊器

五、Z6S41H氣動閘閥 性能規范

1、閥體性能

型號 公稱壓力PN(MPa) 閥體試驗壓力
PN(MPa)
工作溫度(℃)
120 200 225 250 300 350 400 425
強度試驗 密封試驗 工作壓力P(MPa)
Z6S41T-10 1.6 2.4 1.6 - 1.6 - 1.5 1.3 1.2 1.0 0.9
Z6S41H-25 2.5 3.8 2.5 - 2.5 - 2.3 2.0 1.8 1.6 1.4
Z6S41H-40 4.0 6.0 4.0 - 4.0 - 3.6 3.2 2.8 2.6 2.2
Z6S41H-64 6.4 9.6 6.4 - 6.4 - 5.7 5.2 4.6 3.8 3.6

2、氣缸性能

型號 公稱壓力
PN(MPa)
氣缸密封試驗壓力
PN(MPa)
氣缸工作壓力
PN(MPa)

Z6S41T-10
Z6S41H-25
Z6S41H-40
Z6S41H-64

0.6 0.6 0.4~0.6

3、耗氣量

[凈化壓縮空氣壓力:0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)

氣缸直徑D(mm) 50 80 100 150 200 250 300 350 400
耗氣量 0.0023 0.0029 0.0033 0.0084 0.0169 0.0198 0.0320 0.0636 0.0707

六、Z6S41H氣動閘閥 材料及使用說明

1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
2、上活塞行至行程上端可頂上上回訊器,使之發訊;下活塞行之行程下端可頂下下回訊器,使之發訊,以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
3、手輪上部的外伸指示桿的上升和下降,標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時,外伸指示桿位于最低位置;反之,閘閥全開時,外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動"定位孔定位,閘閥處于氣動操作狀態;反之,將轉換手柄逆時針方向提轉到“手動"定于孔處定位,閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。 手動操作閘閥時,手輪旋向和普通手動閥一樣,即順時針轉為關,逆時針轉為開。帶錐齒輪轉動的相反。

閥體、閥蓋、閥板 鑄鋼
閥體及閘板的密封面 合金鋼
閥桿 不銹鋼
雙頭螺栓 35號鋼
氣缸 20號無縫鋼管
活塞 鑄鋁合金
手動螺母 青銅


密封圈
石棉橡膠板
纏繞式金屬石墨墊片
活塞環及軸環 耐油橡膠○型圈
填料函 石墨石棉繩

七、Z6S41H氣動閘閥 主要外形尺寸

PN1.6MPa 主要連接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 氣源接頭 重量Kg
50 160 125 100 16 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 20 3 280 1100 160 300 8-18 54
100 215 180 155 20 3 300 1200 160 350 8-18 100
150 280 240 210 24 3 350 1380 219 400 8-23 135
200 335 295 265 26 3 400 1580 273 400 12-23 270
250 405 355 320 30 3 450 1710 273 400 12-25 M20×1.5 350
300 460 410 375 30 4 500 1880 325 500 12-25 480
350 520 470 435 34 4 550 2180 426 500 16-25 570
400 580 525 485 36 4 600 2325 459 550 16-30 900
450 640 585 545 40 4 650 2570 500 550 20-30 1560
500 705 650 608 44 4 700 2800 600 600 20-34 M24×1.5 1820
600 840 770 718 48 5 800 3010 600 600 20-41 M27×1.5 2850

PN2.5MPa 主要連接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 氣源接頭 重量Kg
50 160 125 100 20 3 250 865 160 250 4-18 M12×1.25 42
80 195 160 135 22 3 280 1100 160 300 8-18 54
100 230 190 160 24 3 300 1200 160 350 8-23 105
150 300 250 218 30 3 350 1380 219 400 8-25 190
200 360 310 278 34 3 400 1580 273 400 12-25 280
250 425 370 332 36 3 450 1710 273 400 12-30 M20×1.5 405
300 485 430 390 40 4 500 1880 325 500 16-30 535
350 550 490 448 44 4 550 2180 426 500 16-34 720
400 610 550 405 48 4 600 2325 459 550 16-34 1200
450 660 600 555 50 4 650 2570 500 550 20-34 1910
500 730 660 610 52 4 700 2800 650 600 20-41 M24×1.5 2250
600 840 770 718 56 5 800 3010 730 600 20-41 M27×1.5 3100

PN4.0MPa 主要連接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 氣源接頭 重量Kg
50 160 125 100 20 3 250 890 160 300 4-18 M12×1.25 62
80 195 160 135 22 3 310 1150 219 350 8-18 130
100 230 190 160 24 3 350 1300 273 400 8-23 155
150 300 250 218 30 3 450 1450 273 400 8-25 240
200 375 320 282 38 3 550 1660 325 500 12-30 M20×1.5 280
250 445 385 345 42 3 650 1860 325 500 12-34 305
300 510 450 408 46 4 750 2010 426 500 16-34 580
350 570 510 465 52 4 850 2350 459 550 16-34 770
400 655 585 535 58 4 950 2530 600 550 16-41 1260
450 680 610 560 60 4 1050 2780 650 600 20-41 M24×1.5 1680
500 755 670 612 62 4 1150 3100 730 600 20-48 M27×1.5 2150

PN6.4MPa 主要連接尺寸和外形尺寸

DN D D1 D2 b f L H Ds D0 Z-d 氣源接頭 重量Kg
50 175 135 105 26 3 250 865 160 250 4-23 M12×1.25 85
80 210 170 140 30 3 310 1170 300 300 8-23 125
100 250 200 168 32 3 350 1280 350 350 8-25 178
150 340 280 240 38 3 450 1470 400 400 8-34 305
200 405 345 300 44 3 550 1650 400 400 12-34 M20×1.5 410
250 470 400 350 48 3 650 1810 400 400 12-41 690
300 530 460 412 54 4 750 1960 500 500 16-41 770
350 595 525 475 60 4 850 2240 500 500 16-41 980
400 670 585 525 66 4 930 2450 550 550 16-48 M24×1.5 1970

八、Z6S41H氣動閘閥 安裝使用及維修保養注意事項

1、閥在安裝前應仔細核對型號是否與使用要求符合。
2、本閥可安裝在任何工作位置,但應考慮檢修和操作的方便。
3、閥在安裝前應對閥體進行密封性試驗;閥在安裝前還應進行三次以上的空載啟閉試驗,氣動閘閥的閘板開關應靈活,各種軸件不得有卡阻現象。
4、安裝過程中應清除孔內、密封面及接合面的污垢,檢查連接螺栓是否均勻擰緊。
5、安裝完畢要進行密封試驗及氣動和手動操作試驗。同時檢查回訊器在閥門全開或全關狀態下能否正確發訊。
6、本閥在使用中,要求將閘板全開全關,不允許將閘閥打開一部分作為調節流量的節流閥使用。否則,在介質流速的沖刷下使密封面損壞。
7、閥在使用過程中,應定期(18個月)在氣缸內壁加注少量潤滑油。
8、閥在使用期間,應視其動作頻繁程度進行定期檢查和維護。
9、氣動-手動轉換裝置上的轉換手柄在手動的位置,絕對不允許進行氣動操作。
