Dd643氣動多層次金屬硬密封蝶閥

一、Dd643氣動多層次金屬硬密封蝶閥 概述

多層次硬密封蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。

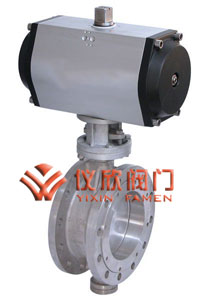

Dd643氣動多層次金屬硬密封蝶閥（配GT汽缸）	Dd643氣動多層次金屬硬密封蝶閥（配AW汽缸）

二、Dd643氣動多層次金屬硬密封蝶閥　特點

由于本產品蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。

三、Dd643氣動多層次金屬硬密封蝶閥　采用標準

設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

四、Dd643氣動多層次金屬硬密封蝶閥　執行機構

采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

五、Dd643氣動多層次金屬硬密封蝶閥　附件的選項

根據不同控制和要求可選擇下列附件：
切斷型附件：?jiǎn)坞娍仉姶砰y、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構

六、Dd643氣動多層次金屬硬密封蝶閥　主要技術參數

公稱通徑	DN（mm）	50～2000				50～500
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
滲漏率	＜0.1×DNmm3/s（符合GB/T13927-92標準）
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動形式	蝸桿蝸輪傳動、氣傳動、電傳動

七、Dd643氣動多層次金屬硬密封蝶閥　主要零件的材質

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

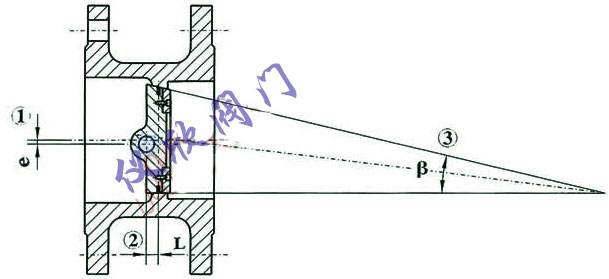

八、Dd643氣動多層次金屬硬密封蝶閥　三偏心特點及原理

1、偏離管道中心
2、偏離密封面中心
3、傾斜的錐形
當閥門開啟時，蝶板與閥座在關閉時瞬間接觸，利用蝶板偏心1、偏心2迅速脫離閥座，降低了密封副的磨損，磨擦力矩小，開啟靈活。偏心錐面3，使閥門在開啟或關閉時蝶板能通過閥座內孔，實現接觸密封。另外，錐形蝶板的旋轉半徑大于密封副接觸位置的旋轉半徑，故蝶板在閥門關閉時將出現越關越緊，能夠?qū)崿F(xiàn)自鎖，防止蝶板過位。

九、D643H氣動多層次硬密封法蘭蝶閥　外形尺寸

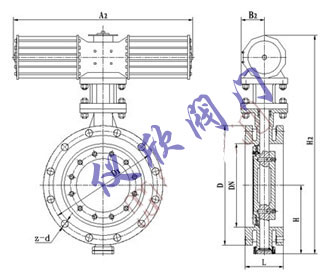

Dd643氣動多層次金屬硬密封蝶閥結構尺寸圖（配GT汽缸）	Dd643氣動多層次金屬硬密封蝶閥結構尺寸圖（配AW汽缸）

Dd	3	43H-	6	C.P.R.V系列法蘭式多層次金屬硬密封蝶閥
	6
	9		10

公稱通徑		長度 標準值		外形尺寸 （參考值）										連接尺寸 (標準值)						重量 (kg)
		L		H	Dd343H			Dd643H			Dd943H			PN0.6MPa			PN1.0MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18	17
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22	47
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22	60
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	395	350	12-22	95
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	400	395	12-22	445	400	12-22	124
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22	181
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-26	260
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	20-26	338
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26	360
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-30	540
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	24-30	580
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-33	845
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	32-39	2000
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	36-42	3000
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	40-48	4700
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	44-48	6500
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	48-48	8700

Dd

3 6 9

43H-

16 25

C.P.R.V系列法蘭式多層次金屬硬密封蝶閥

公稱通徑		長度 標準值		外形尺寸 （參考值）										連接尺寸 (標準值)						重量 (kg)
		L		H	Dd343H			Dd643H			Dd943H			PN1.6MPa			PN2.5MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	165	125	4-18	165	125	4-18	19
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	185	145	4-18	185	145	8-18	22
80	3	114	180	120	380	180	200	645	245	72	565	250	255	200	160	8-18	200	160	8-18	25
100	4	127	190	138	420	180	200	675	355	92	600	250	255	220	180	8-18	235	190	8-22	28
125	5	140	200	164	460	180	200	715	355	92	640	250	255	250	210	8-18	270	220	8-26	43
150	6	140	210	175	555	270	280	800	355	92	705	300	315	285	240	8-22	300	250	8-26	50
200	8	152	230	200	760	400	425	850	250	170	775	300	315	340	295	12-22	360	310	12-26	64
250	10	165	250	243	830	400	425	925	250	170	945	300	315	405	355	12-26	425	370	12-30	99
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	460	410	12-26	485	430	16-30	130
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	520	470	16-26	555	490	16-33	188
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	580	525	16-30	620	550	16-36	270
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	640	585	20-30	670	600	20-36	350
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	715	650	20-33	730	660	20-36	375
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	840	770	20-36	845	770	20-39	560
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	910	840	24-36	960	875	24-42	610
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	1025	950	24-39	1085	990	24-48	880
900	36	330	510	580	1810	750	550	1865	1250	380	2255	785	863	1125	1050	28-39	1185	1090	28-48	1100
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1255	1170	28-42	1320	1210	28-56	1600
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1485	1390	32-48	1530	1420	32-56	2150
1400	56	530	710	850	2435	1000	925				2886			1685	1590	36-48	1755	1640	36-62	3200
1600	64	600	790	1030	2780	1000	925				3156			1930	1820	40-56	1975	1860	40-62	5000
1800	72	670	870	1230	3020	1100	980				3421			2130	2020	44-56	2195	2070	44-70	6900
2000	80	760	950	1350	3270	1100	980				3685			2345	2230	48-62	2425	2300	48-70	9100

Dd

3 6 9

43H-

40C.P.R.V系列法蘭式多層次金屬硬密封蝶閥

公稱通徑		結構長度 （標準值）		外形尺寸 （參考值）										連接尺寸 (標準值)
		L		H	Dd343H			Dd643H			Dd943H			PN4.0MPa
毫米	英寸	短	長		H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200	625	250	170	530	250	255	165	125	4-18
65	21/2	112	170	115	370	270	280	625	250	170	530	250	255	185	145	8-18
80	3	114	180	120	380	270	280	645	250	170	565	250	255	200	160	8-18
100	4	127	190	138	420	270	280	675	250	170	600	250	255	235	190	8-22
125	5	140	200	164	460	380	420	715	450	220	640	250	255	270	220	8-26
150	6	140	210	175	555	380	420	800	450	220	705	300	315	300	250	8-26
200	8	152	230	200	760	400	425	850	450	220	775	300	315	375	320	12-30
250	10	165	250	243	830	400	425	925	450	280	945	300	315	450	385	12-33
300	12	178	270	250	895	450	560	1035	650	280	1070	300	315	515	450	16-33
350	14	190	290	280	950	450	560	1070	650	280	1140	300	315	580	510	16-36
400	16	216	210	305	1190	535	580	1190	650	280	1210	300	315	660	585	16-39
450	18	222	330	350	1255	535	580				1335	575	714	685	610	20-39
500	20	229	350	380	1305	535	580				1415	575	714	755	670	20-42

注：法蘭標準:GB/T9113.1-2000 GB/T911.5.1-2000
用戶注意：表中H1、H2、H3尺寸均可根據用戶需要加長（長桿蝶閥），若需特殊材料定貨時提出。Dd-代表多層次密封結構
