儀欣閥門：氣動控制閥>>切斷閥>>氣動O型切斷球閥

Q641氣動O型切斷球閥

一、氣動O型切斷球閥 概述

氣動O型切斷球閥廣泛適用于天然氣、油品、化工、冶金、造紙 電辦、礦業，印染、生物制藥，日用化工，食品飲料，水處理 及空氣處理等行業的流體自動控制或調節控制，與自動化氣動儀表配套使用。 浮動式球閥采用唇型彈性密封圈結構設計，保證密封的可靠性對于低壓、超低壓或真空工況用球閥，采用板簧加載的閥座密封結構，能確保球閥長期可靠的密封。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料.。固定式球閥根據壓力的大小、介質性質及密封要求的不同而選擇球前密封結構、球后密封結構或前后雙密封結構。中、高溫球閥的閥座材料可選用對位聚苯或金屬材料。

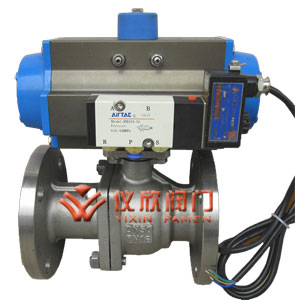

氣動切斷球閥 氣動切斷球閥

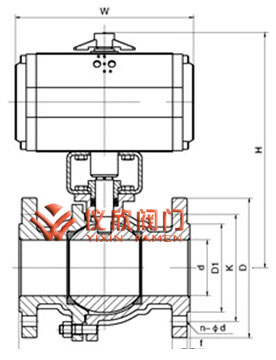

氣動O型切斷球閥 氣動O型切斷球閥尺寸圖

二、氣動O型切斷球閥 主要零件材質表

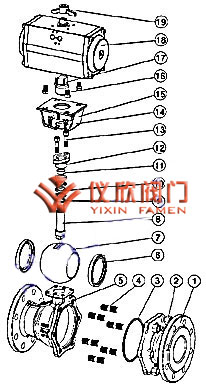

序號 零件名稱 材 質 氣動切斷球閥分解圖
C P R
1 右閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 螺母 35 1Cr18Ni9Ti 1Cr18Ni9Ti
3 墊片 PTFE PTFE PTFE
4 螺柱 35 1Cr18Ni9Ti 1Cr18Ni9Ti
5 閥體 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
6 閥座 PTFE PTFE PTFE
7 球體 1Cr18Ni9Ti 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
8 閥桿 1Cr13 1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
9 墊片 PTFE PTFE PTFE
10 填料 PTFE PTFE PTFE
11 襯套 PTFE PTFE PTFE
12 壓蓋 WCB ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
13 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
14 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
15 連接支架 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti
16 螺栓 35 1Cr18Ni9Ti 1Cr18Ni9Ti
17 連接套 35 1Cr18Ni9Ti 1Cr18Ni9Ti
18 氣動裝置
19 位置指示器 塑料 塑料 塑料

三、氣動O型切斷球閥 主要外形尺寸

公稱通徑DN(mm) 尺寸 執行器型號
L D D1 D2 b f n-Φd
15 108 95 65 45 14 2 4-14 GT52/GT63K
20 117 105 75 55 14 4-14 GT63/GT63K
25 127 115 85 65 14 4-14 GT63/GT83K
32 140 135 100 78 16 4-18 GT83/GT83K
40 165 145 110 85 16 3 4-18 GT83/GT110K
50 178 160 125 100 16 4-18 GT83/GT110K
65 190 180 145 120 18 4-18 GT110/GT127K
80 203 195 160 135 20 8-18 GT127/GT127K
100 305 215 180 155 20 8-18 GT127/GT160K
125 256 245 210 185 22 8-18 GT160/GT190K
150 394 280 240 210 24 8-23 GT190/GT210K
200 457 335 295 265 26 12-23 GT254/BAW20S
250 533 405 335 320 30 12-25 BAW17/BAW20S
