廣式法蘭球閥

一、廣式法蘭球閥　特點

該球閥結構簡單、體積小、重量輕、流阻小、節能效果好。且價格經濟。
流體進、出該閥方向可任意選擇，具有雙向作用。
水平管道、垂直管道均可安裝。
操作方便，開關迅速，手柄只需轉動90度即可實現開關。

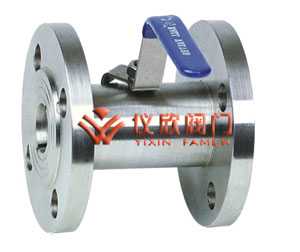

廣式法蘭球閥 廣式法蘭球閥

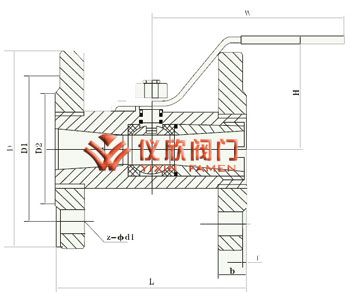

廣式法蘭球閥 廣式法蘭球閥外形尺寸圖

二、廣式法蘭球閥　主要零件材料

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油品 Q41F-16C、Q41F-25C
Q41F-40C		 A105、45 1Cr18/Cr18Ni9Ti 不
銹
鋼
SS304		 聚四氟乙烯
增強聚四氟乙烯
對位聚苯 		聚四氟乙烯
對位聚苯
硝酸類 Q41F-16P、Q41F-25P
Q41F-40P		 SS304/1Cr18Ni9Ti SS304/1Cr18Ni9Ti
醋酸類 Q41F-16R、Q41F-25R
Q41F-40R		 SS316/1Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

三、廣式法蘭球閥 主要尺寸

公稱通徑 d d2 L D D1 D2 b f Z-d1 H W
DN(mm) in
15 1/2" 10 15 92 95 65 45 14 2 4-14 60 110
20 3/4" 12.6 20 106 105 75 55 14 2 4-14 65 110
25 1" 17 24 109 115 85 65 16 2 4-14 70 110
32 11/4" 22 32 126 135 100 78 16 2 4-18 85 145
40 11/2" 25 38 136 145 110 85 16 3 4-18 90 145
50 2" 32 46 154 160 125 100 18 3 4-18 98 177
65 21/2" 44 60 170 180 145 120 20 3 8-18 110 190
80 3" 50 72 195 195 160 135 22 3 8-18 130 240
100 4" 65 92 215 215 180 155 22 3 8-18 150 260

法蘭標準：JB79-59 亦可按國標GB9113設計制造。
