J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥

一、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 概述

J744X/J644X液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L(zhǎng)形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。

J744X、J644X液壓、氣動角式快開排泥閥 J744X、J644X液壓、氣動角式快開排泥閥

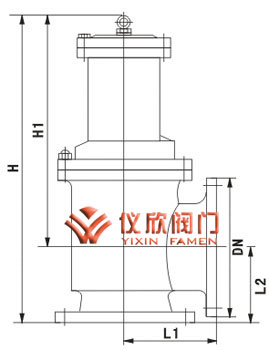

J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥尺寸圖

二、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 主要零件材料

零件名稱 閥體、閥蓋 膜片壓板、閥盤 閥桿 膜片
材料 灰鑄鐵、球墨鑄鐵、鑄鋼 球墨鑄鐵、青銅 不銹鋼 尼龍強化橡膠

三、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥　主要技術參數

公稱壓力(MPa) 試驗壓力(MPa) 液壓缸
工作介質 		適用溫度 適用介質
殼體 密封
1.0 1.5 1.1 清水、氣 ≤80℃ 水、污水
1.6 2.4 1.76

四、J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥　主要連接尺寸

公稱通徑
(mm)		 尺寸 接管螺紋G
H L1 L2
80 480 135 125 1/2〞
100 500 145 125 1/2〞
150 620 175 145 1/2〞
200 735 225 185 1/2〞
250 805 260 205 1/2〞
300 940 280 245 3/4〞
350 1100 305 270 3/4〞
400 1200 340 310 1〞
