可調式減壓穩壓閥

一、可調式減壓穩壓閥 概述

YA741X可調式減壓穩壓閥是安裝于高層建筑給排水系統管道上，將進口壓力減至某一需要的出口壓力的特種閥門。該閥門依靠本身能量使出口壓力保持穩定在設定植，即出口壓力不因進口壓力及流量的變化而變化，并且閥門控制系統的進口處裝有一個自清潔濾網，利用利用體特性，使比重較大、直徑較大的懸浮顆粒不會進入控制系統，確保系統循環暢通無阻，使閥門能安全可靠地運行。系統動作平穩、強度高、使用壽命長。

可調式減壓穩壓閥	可調式減壓穩壓閥尺寸圖

二、可調式減壓穩壓閥 結構特點

可調式減壓穩壓閥由主閥和針型調節閥、導閥、球閥及接管系統組成，主閥閥體采用全通道、直流式、流線型設計，并采用膜片式或活塞式兩類結構。本產品利用設定調壓導閥彈簧壓力和調節針型閥開度設定出口壓力，并通過接管系統和控制室的反饋?zhàn)饔脕矸€(wěn)定出口壓力。
可調式減壓穩壓閥利用針型調節閥、導閥進行水壓自力控制，不需要附加其它裝置和能源，維護保養簡便，受進口壓力和流量影響小，壓力控制準確度高，減壓穩壓可靠。

三、可調式減壓穩壓閥　工作原理

當管道從進水端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上，當出口壓力高于導閥設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力升高并關閉主閥，出口壓力不再升高。
當出口壓力降到導閥設定壓力時導閥開啟，控制室向下游排水。由于導閥的排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。穩定狀態下，控制室進水、排水相同，開度不變，出口壓力不變。
調節導閥彈簧即可設定出口壓力。

四、可調式減壓穩壓閥　工作特點

1、壓力控制穩定可靠。導閥、主閥連續工作，下游壓力變化連續、平穩，受進口壓力影響小。
2、操作方便。工作壓力調定后，當上游壓力或流量變動時主閥自動調節，穩定了下游壓力。
3、閥體采用了全通道、直流式、流線型設計。水力損失小，節能效果好。

五、可調式減壓穩壓閥　功能與用途

本閥門一般安裝在供水管網系統的上游，實現對其下游管網或裝置的減壓穩壓功能。
本系列閥門產品廣泛用于高層建筑、生活區域或其它供水管網系統的水壓控制。

六、可調式減壓穩壓閥　主要技術參數

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	調壓范圍(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

七、可調式減壓穩壓閥　主要零件材料

零件名稱	零件材料
閥體 閥蓋	WCB
閥座 閥盤	銅合金/2Cr13
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
缸套 活塞(活塞型)	2Cr13
膜片(膜片型)	夾織物丁腈橡膠
調節閥 球閥	銅合金
過濾器	不銹鋼

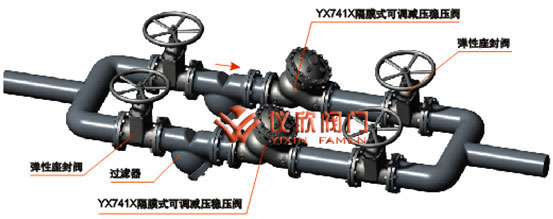

八、可調式減壓穩壓閥　安裝示意圖

九、可調式減壓穩壓閥　主要連接尺寸

公稱通徑 (mm)	尺寸
	L	H
50	205	300
65	216	337
80	250	467
100	320	520
125	365	580
150	415	640
200	500	778
250	605	889
300	698	1010
350	787	1037
400	914	1264
450	978	1294
500	978	1324
600	1200	1600
700	1450	1750
800	1560	1900
900	1800	2100
1000	2000	2400
