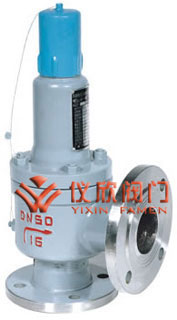

彈簧全啟封閉式高壓安全閥

一、A42Y-160/320彈簧全啟封閉式高壓安全閥 概述

A42Y-160/320彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃空氣、氮氫混合氣等介質的設備或管路上。A42Y-160P/320P、A42Y-160R/320R彈簧全啟封閉式高壓安全閥適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。連接法蘭按JB/T2769-92的標準。

二、A42Y-160/320彈簧全啟封閉式高壓安全閥 結構簡述

1、彈簧全啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、A42Y-160/320彈簧全啟封閉式高壓安全閥 安裝說明

1、安全閥必須垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當?shù)呐蛎浌?jié)，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

彈簧全啟封閉式高壓安全閥	彈簧全啟封閉式高壓安全閥尺寸圖

四、A42Y-160/320彈簧全啟封閉式高壓安全閥 主要零部件材料

NO.	零件名稱	A42Y-160 A42Y-320 材料	A42Y-160P A42Y-320P 材料	A42Y-160R A42Y-320R 材料
1	法蘭	35/35CrMoA	2Cr13	1Cr18Ni12Mo2Ti
2	閥座	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
3	閥體	40	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	調節圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
5	閥瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	反沖盤	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
7	導向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
8	閥蓋	ZG230-450	ZG230-450	ZG230-450
9	閥桿	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
10	彈簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
11	調整螺桿	45	2Cr13	2Cr13
12	閥帽	ZG200-400	ZG200-400	ZG200-400
	密封面材料	堆焊Co基硬質合金

五、A42Y-160/320彈簧全啟封閉式高壓安全閥 外形尺寸和連接尺寸

型號	公稱通徑	do	d	M	K	D	Z-￠d	b	d1	M1	K1	D1	Z1-￠d1	b1	L	L1	≈H
A42Y-160	15	8	20	M34×2	60	95	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	25	14	28	M33×2	68	105	3-18	20	50	M64×3	115	165	6-26	32	150	150	280
	32	15	37	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	390
	40	20	47	M52×2	115	165	6-26	28	65	M80×3	145	200	6-29	40	180	180	495
	50	25	59	M64×3	115	165	6-26	32	80	M100×3	170	225	6-33	50	165	165	400
A42Y-320	15	8	27	M33×2	68	105	3-18	20	29	M42×2	80	115	4-18	22	95	100	220
	20	8	30	M33×2	75	110	3-18	22	29	M42×2	80	115	4-18	22	95	100	220
	25	14	35	M42×2	80	115	4-18	22	50	M64×3	115	165	6-26	32	150	150	280
	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	390
	40	20	58	M64×3	115	165	6-26	32	65	M80×3	145	200	6-29	40	180	180	495
	50	25	70	M80×3	145	200	6-29	40	80	M100×3	170	225	6-33	50	165	165	400
A42Y-400	32	15	41	M48×2	95	135	4-22	25	50	M64×3	115	165	6-26	32	150	150	397
