電動高溫球閥
一、電動高溫球閥 概述
電動高溫球閥閥體設計采用國際流行的一體式結構，比二瓣式球閥中部減少泄漏點。閥桿采用倒裝雙密封，完全避免泄漏。閥桿處密封填料、調整墊，均采用回彈性強、耐溫、耐磨，耐壓、耐腐蝕、自潤滑性能良好、無毒型高新復合材料。電動高溫球閥可替代閘閥、排污閥、柱塞閥、截止閥使用，便于原管道閥門的更換安裝。我公司生產有多種結構長度的球閥，可滿足用戶的各種需求。
Q941M電動高溫球閥中的球體密封圈采用了特殊的加工工藝和最新密封材料，使球體表面粗糙度和圓度達到標準要求，從而提高了密封性能和使用壽命、耐高溫的能力。順時板動手柄帶動閥桿驅動球體旋轉，使介質順利通過。
 |
 |

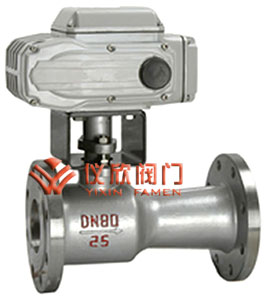

電動高溫球閥 |
電動高溫球閥結構圖 |
二、電動高溫球閥 性能參數
| 型號 |
公稱壓力
(MPa) |
強度試驗壓力
(MPa) |
密封試驗壓
(MPa) |
適用溫度
(℃) |
適用介質 |
| Q41M/F-16C/P |
1.6 |
2.4 |
1.8 |
-28～+600 (M/F) |
導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質 |
| Q41M/F-16C/P |
2.5 |
3.8 |
2.8 |
-28～+600 (PPL） |
三、電動高溫球閥 主要零部件材料
| 序號 |
零部件名稱 |
材料 |
| 1 |
閥體 |
球墨鑄鐵、碳素鋼、鑄不銹鋼、304、316 |
| 2 |
密封圈 |
(M/F)高強度耐磨碳結石墨≤300℃ (PPL)對蒞聚苯、溫度≤350℃ |
| 3 |
球 |
不銹鋼 |
| 4 |
填料 |
聚四氟乙烯 |
| 5 |
填料壓蓋 |
QT450－10球墨鑄鐵 |
| 6 |
閥桿 |
碳素鋼、鉻不銹鋼 |
| 7 |
手柄 |
碳鋼 |
四、電動高溫球閥 主要技術參數
| 型號 |
規格 |
尺寸 |
| L |
D |
D 1 |
D 2 |
z-φd |
H |
b |
| Q41M/F-16 |
15 |
130 |
95 |
65 |
45 |
4-14 |
85 |
14 |
| 20 |
150 |
105 |
75 |
55 |
4-14 |
95 |
16 |
| 25 |
160 |
115 |
85 |
65 |
4-14 |
103 |
16 |
| 32 |
180 |
135 |
100 |
78 |
4-18 |
105 |
18 |
| 40 |
200 |
145 |
110 |
85 |
4-18 |
120 |
18 |
| 50 |
230 |
160 |
125 |
100 |
4-18 |
195 |
20 |
| 65 |
290 |
180 |
145 |
120 |
4-18 |
195 |
20 |
| 80 |
310 |
195 |
160 |
135 |
8-18 |
215 |
22 |
| 100 |
350 |
215 |
180 |
155 |
8-18 |
253 |
24 |
