軟密封對夾蝶閥

一、軟密封對夾蝶閥概述

　我公司研制的軟密封中線對夾式蝶閥，雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。

二、軟密封對夾蝶閥 用途及特點

該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為: 1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。 2、操力矩小，操作方便，省力靈巧。 3、可以任何位置安裝，維修方便。 4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。 5、密封材料耐老化、耐弱腐蝕，使用壽命長等特點。

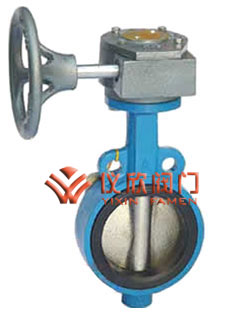

D71X軟密封對夾蝶	D371X軟密封對夾蝶

三、軟密封對夾蝶閥 采用標準

設計標準：GB/T2238-1989 法蘭連接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78 結構長度：GB/T12221-1989 壓力試驗：GB/T13927-1992;JB/T9092-1999

四、軟密封對夾蝶閥 主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

五、軟密封對夾蝶閥 閥體及密封材料

零件名稱	材料
閥體	球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板	鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

六、軟密封對夾蝶閥 密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

七、D71X軟密封對夾蝶閥 系列外形尺寸

公稱通徑		結構長度(標準值)	外形尺寸(參考值)				連接尺寸(標準值)
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d
50	2	43	63	235	270	65	110	4-14	125	4-18	125	4-18
65	21/2	46	70	250	270	65	130	4-14	145	4-18	145	4-18
80	3	46	83	275	270	65	150	4-18	160	8-18	160	8-18
100	4	52	105	316	270	65	170	4-18	180	8-18	180	8-18
125	5	56	115	340	310	65	200	8-18	210	8-18	210	8-18
150	6	56	137	376	310	65	225	8-18	240	8-22	240	8-22

八、D371X軟密封對夾蝶閥 系列外形尺寸

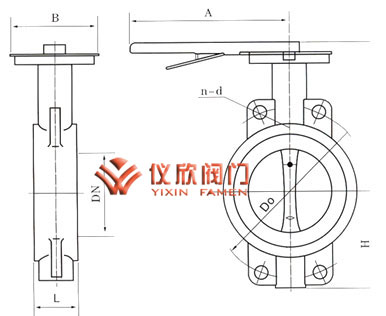

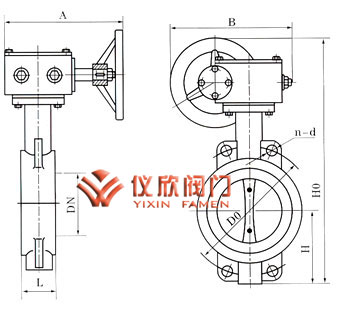

D71X軟密封對夾蝶閥尺寸圖	D371X軟密封對夾蝶尺寸圖

公稱通徑		結構長度 (標準值)	外形尺寸 (參考值)				連接尺寸(標準值)						參考 重量
							0.6MPa		1.0MPa		1.6MPa
毫米	英寸	L	H	H0	A	B	D0	n-d	D0	n-d	D0	n-d	KG
50	2	43	63	306	180	200	110	4-14	125	4-18	125	4-18	7
65	21/2	46	70	321	180	200	130	4-14	145	4-18	145	4-18	8
80	3	46	83	346	180	200	150	4-18	160	8-18	160	8-18	8.5
100	4	52	105	387	180	200	170	4-18	180	8-18	180	8-18	10
125	5	56	115	411	180	200	200	8-18	210	8-18	210	8-18	11.4
150	6	56	137	447	270	280	225	8-18	240	8-22	240	8-22	14
200	8	60	164	572	270	280	280	8-18	295	8-22	295	12-22	30
250	10	68	206	646	270	280	335	12-18	350	12-22	355	12-26	38
300	12	78	230	738	380	420	395	12-22	400	12-22	410	12-26	49
350	14	78	248	761	380	420	445	12-22	460	16-22	470	16-26	82
400	16	102	289	877	450	470	495	16-22	515	16-26	525	16-30	107
450	18	114	320	938	480	490	550	16-22	565	20-26	585	20-30	120
500	20	127	343	993	480	490	600	20-22	620	20-26	650	20-33	158
600	24	154	413	1131	480	490	705	20-26	725	20-30	770	20-36	308
700	28	165	478	1476	640	660	810	24-26	840	24-30	840	24-36	410
800	32	190	525	1533	640	660	920	24-30	950	24-33	950	24-39	500
900	36	203	585	1655	750	860	1020	24-30	1050	28-33	1050	28-39	595
1000	40	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42	680
1200	48	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48	733
1400	56	279	910	2310	1000	925	1560	36-36	1590	36-42	1590	36-48	970
1600	64	318	1030	2595	1000	925	1760	40-36	1820	40-48	1820	40-56	1130
1800	72	356	1140	2810	1100	980	1970	44-39	2020	44-48	2020	4-56
2000	80	406	1250	3100	1100	980	2180	48-42	2230	48-48	2230	48-62
