通風蝶閥
一、通風蝶閥 概述
D341W通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。TD41W手柄操作通風蝶閥驅動力矩小，啟閉靈活，操作方便。閥體上設置有密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能
有效防止因熱脹冷縮造成的卡死現(xiàn)象。TD41W手柄操作通風蝶閥可配備多種驅動裝置，如手動裝置，渦輪傳動裝置，起動裝置，電動裝置。通風蝶閥廣泛用于冶金、石化、電力、建材、礦山等工業(yè)管線，對介質氣體起控制或調節(jié)作用。
 |
 |

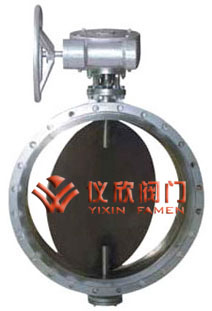

通風蝶閥 |

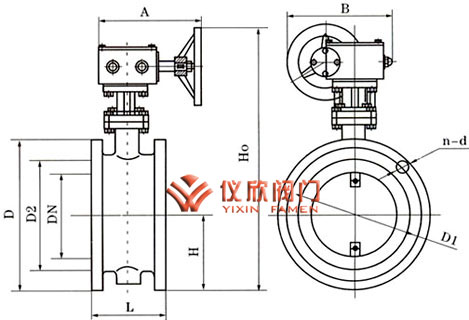

通風蝶閥尺寸圖 |
二、通風蝶閥 主要技術參數(shù)
| 公稱壓力 |
0.05MPa |
介質溫度 |
-30℃～350℃ |
| 強度試驗 |
0.1MPa |
適用介質 |
冷熱風，煙氣 |
| 介質流速 |
25m/s |
泄漏率 |
3％ |
四、通風蝶閥 主要零件材料
| 零件名稱 |
閥體 |
蝶板 |
閥油 |
| 材料 |
炭鋼 |
炭鋼 |
炭鋼、不銹鋼 |
五、通風蝶閥 主要外形尺寸
| DN |
D |
D1 |
L |
L1 |
n-Фd |
b |
H1 |
| 150 |
240 |
210 |
100 |
377 |
8-12 |
8 |
250 |
| 200 |
290 |
260 |
100 |
426 |
8-12 |
8 |
250 |
| 250 |
345 |
310 |
120 |
485 |
8-12 |
10 |
350 |
| 300 |
405 |
370 |
120 |
539 |
8-14 |
10 |
350 |
| 350 |
455 |
420 |
140 |
539 |
12-18 |
10 |
350 |
| 400 |
505 |
470 |
140 |
652 |
12-18 |
10 |
450 |
| 450 |
570 |
530 |
160 |
781 |
16-18 |
10 |
450 |
| 500 |
620 |
580 |
160 |
835 |
16-18 |
10 |
450 |
| 600 |
720 |
680 |
180 |
946 |
16-18 |
12 |
550 |
| 700 |
820 |
780 |
180 |
1044 |
16-18 |
12 |
550 |
| 800 |
920 |
880 |
200 |
1159 |
16-18 |
12 |
550 |
