EG6k41英標氣動常開式隔膜閥

一、EG6k41英標氣動常開式隔膜閥 特點

產品名稱：常開型氣動隔膜閥產品特點：設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78 G6B41W無襯里隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜

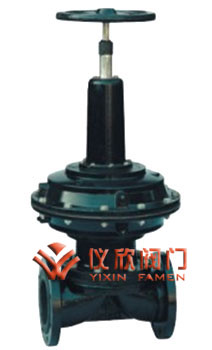

英標氣動常開式隔膜閥 英標氣動常開式隔膜閥

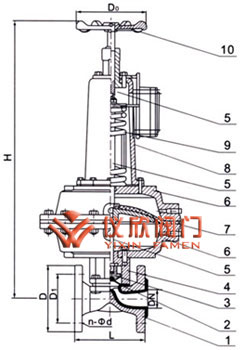

英標氣動常開式隔膜閥 英標氣動常開式隔膜閥尺寸圖

二、EG6k41英標氣動常開式隔膜閥 主要零部件材料

部件列表：1、閥體　2、隔膜　3、閥瓣　4、閥蓋　5、上中下閥桿　6、氣缸　7、氣動薄膜　8、彈簧蓋　9、彈簧　10、氣輪

材料：
閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
襯里：無襯里、橡膠
隔膜：橡膠
閥瓣：鑄鐵、碳鋼
氣缸：球墨鑄鐵
活塞：碳鋼 閥桿：碳鋼 手輪：鑄鐵

三、EG6k41英標氣動常開式隔膜閥 用途

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料） 壓力等級：PN0.6、1.0、1.6

四、EG6k41英標氣動常開式隔膜閥 外形連接尺寸及重量

DN mm 公稱壓力 MPa 工作壓力 MPa L （mm） D （mm） D1 （mm） n-φd （mm） F （mm） H1 （mm） H2 （mm） D0 （mm） B 氣源壓力 MPa 氣源接頭 in 耗氣量 cm3 質量
15 0.6 0.6 125 95 65 4-14 2 - - - - - - - -
20 139 105 75 4-14 2 - - - - - - - -
25 145 115 85 4-14 2 306 320 120 94 0.4 10×1 2.395×102 7.5
32 160 140 100 4-18 2 410 430 140 120 0.4 12×1.25 6.082×102 14.5
40 180 150 110 4-18 3 415 435 140 120 0.4 12×1.25 6.082×102 16
50 210 165 125 4-18 3 463 488 160 185 0.4 12×1.25 1.235×102 24.5
65 250 185 145 4-18 3 620 660 160 245 0.5 16×1.5 3.725×102 30
80 300 200 160 4-18 3 627 687 200 245 0.5 16×1.5 3.725×103 51.5
100 350 220 180 8-18 3 719 769 240 330 0.5 16×1.5 9.458×103 86.5
125 400 250 210 8-18 3 804 872 320 380 0.5 20×1.5 1.409×104 133
150 460 285 240 8-22 3 920 1000 320 470 0.5 20×1.5 2.868×104 196.5
200 0.4 570 340 295 8-22 4 1145 1265 400 470 0.5 20×1.5 4.619×104 279.5
250 680 395 350 12-22 4 - - - - - - -
