儀欣閥門：手動閥門>>過濾器>>T型過濾器

T型過濾器

一、T型過濾器 概述

管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。

二、T型過濾器 適用范圍

公稱通徑：50～300mm
公稱壓力：10～4.0MPa
工作溫度:-196～400℃
工作介質：
1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。
2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。
3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。
4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑：131～2032μm
PN1.6～5.0MPa DN50～300
殼體材料：鑄鐵、碳鋼、不銹鋼 		T型過濾器
T型過濾器 T型過濾器

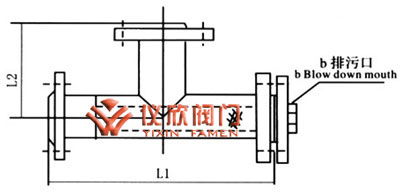

TG-A型過濾器結構圖 TG-B型過濾器結構圖

三、T型過濾器 ST14型正折流式連接尺寸

公稱直徑 主要尺寸 排放□“B” 參考重量
（KG）
L L1 L2 H R1/2"
50 300 526 164 164 13.9
65 338 594 184 184 19.5
80 368 652 196 196 24.3
100 423 735 220 175 36.1
125 466 814 240 194 55.3
150 521 917 270 217 74.1
200 630 1108 320 268 145.0
250 738 1310 370 320 220.1
300 846 1512 420 372 317.9

四、T型過濾器 ST24型反折流式連接尺寸

公稱直徑DN 主要尺寸 排放□“B” 參考重量（Kg)
L L1 L2 R1/2"
50 298 158 268 13.6
65 337 179 304 18.9
80 370 195.5 330 24.0
100 432 225 382 36.3
150 557 280 482 68.9
200 678 332.5 578 140.0
250 791 383 666 216.2
300 918 437 768 315.2
