電動V型調節球閥

一、電動V型調節球閥　概述

電動V型調節球閥是一種由V型切口球面閥板在小開度范圍內貼著密封面旋轉而控制流體的角行程調節閥，是一種芯閥座采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥，電動V型調節球閥將球閥和蝶閥的最佳控制特性結合成一體，既可用作控制調節閥又可作關斷切斷閥。
YXQV電動V型調節球閥，由YXR、YXX、YXQ、PSQ電動執行機構和V型球閥組成，通過220VAC供電與內置伺服放大器的協調工作，實現對閥門開度的調節，同時閥門可以反饋給DSC閥位置信號作為遠程控制的參照。
電動V型調節球閥V型切口球面板在增大調節比的同時，在截流時對密封環還有剪切作用，因此適用于要求大調節比的控制系統，以及對含纖維質流體、料漿類流體的控制。
電動V型球閥廣泛應用于石油、化工、電力、冶金、鋼鐵、造紙、醫藥、食品、紡織、輕行業。

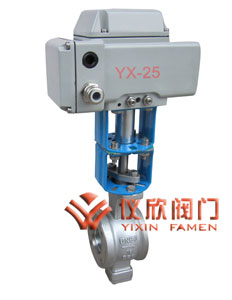

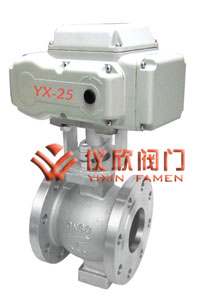

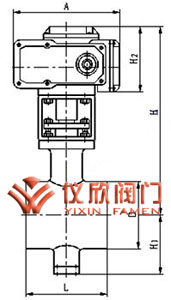

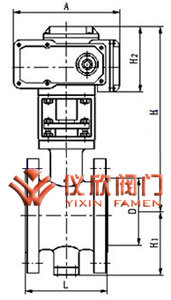

電動V型球閥（法蘭式）	電動V型球閥（對夾式）

二、電動V型調節球閥　閥體部分技術參數

型式	直通兩體式鑄造?V 型球閥?DN25～200 直通整體式鑄造?V 型球閥?DN250～300
公稱通徑	DN25、32、40、50、65、80、100、125、150、200、250、300
公稱壓力	ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
連接形式	法蘭連接：RF、FM，標準按?? ?ANSI B16.5；JIS B2201；HG20596（或?GB9113-2000）
閥體材質	WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，? CF8M / SCS14A 閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
使用溫度	常溫型：-29～+150℃ 高溫型：+150～+450℃
填料	常溫型：楔型聚四氟乙烯填料高溫型：柔性石墨成型填料
與執行機構連接	符合?ISO 5211/1～5211/3-1982


防爆型電動V型球閥（配YXQ電動執行器）	防爆型電動V型球閥（配Q型電動執行器））

三、電動V型調節球閥閥內件部分技術參數

閥芯型式	V 型缺口閥芯
流量特性	近似等百分比性，請參照?qǐng)D?2
流量系數	請參見表?2
閥內件材質	閥體、閥內件材料的組合及工作溫度范圍請參閱表?1
球芯轉角	90°

四、電動V型調節球閥電動執行機構標準規格

參數	YXR-10	YXR-20	YXR-40	YXR-60	YXR-100	YXR-150
輸出軸力矩	100N·M	200N·M	400N·M	600N·M	1000N·M	1500N·M
電源電壓	單相??220VAC，50/60Hz 或者24VDC（定做）
動作范圍	0～90°
動作時間	30 秒/（50Hz 時）					45 秒
驅動馬達	20W	30W	90W	90W	100W	100W
保護裝置	過熱保護器（自動恢復型）
環境溫度	-25～+55℃
絕緣電阻	100MΩ（500V-DC）
耐壓值	AC1500V 1 分鐘
手動操作	用可卸式手柄操作
限位元件	電動操作時：全開全閉極限開關；手動操作時：機械擋塊
防水性	相當于?IP65 標準
安裝狀態	可適應各種方向
重量	4.5kg	7.8kg	8.5kg	20kg	21kg	22kg
本體材質	鋁合金壓鑄
配線接口	PF 1/2×2?塑料防水接頭

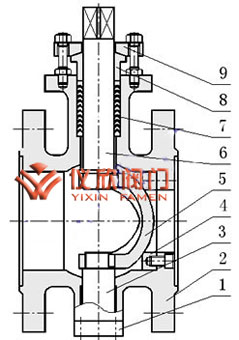

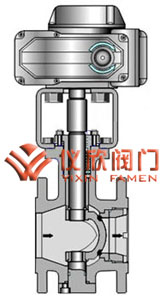

五、電動V型調節球閥　主要零件材料及內部結構

本體材質為不銹鋼
本體材質為碳鋼
1	底座	WCB	LCB	WC9
2	閥體	WCB	LCB	WC9
3	下閥軸	2Cr13	2Cr13	2Cr13
4	密封圈	PTFE/PPL PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	2Cr13	2Cr13	2Cr13
7	填料	柔性石墨/PTFE
8	填料壓蓋	WCB	LCB	WC9
9	壓板	WCB	LCB	WC9
1	底座	CF8	CF8M	CF3M
?2	閥體	CF8	CF8M	CF3M
3	下閥軸	304	316	316L
4	密封圈	PTFE/PPL
5	V球	CF8	CF8M	CF3M
6	上閥軸	304	316	316L
7	填料	柔性石墨/PTFE
8	填料壓蓋	CF8	CF8M	CF3M
9	壓板	CF8	CF8M	CF3M

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置

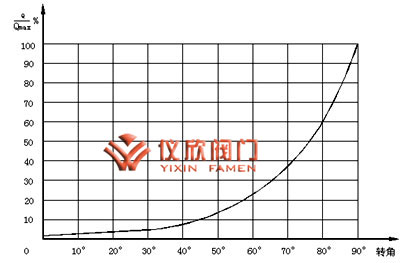

六、電動V型調節球閥 KV值及流量特性

公稱通徑	25	32	40	50	65	80	100	125	150	200	250	300
閥座直徑	28	31	37	40	53	66	89	104	130	173	212	255
流量系數?Kv	30	35	56	90	140	230	387	600	965	1567	2400	3900
