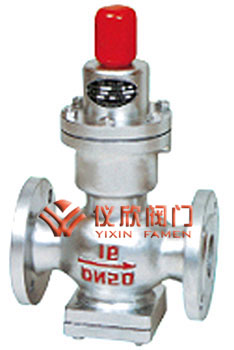

Y43H波紋管減壓閥

一、波紋管減壓閥 特點

直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。通過調節調節螺栓設定出口壓力。

波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,直接作用式波紋管減壓閥利用波紋管傳感閥門壓力驅動閥瓣,改變和控制閥門開度實現減壓穩壓功能。

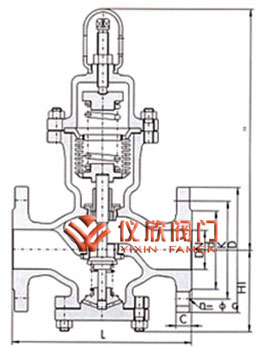

波紋管減壓閥	波紋管減壓閥尺寸圖

二、波紋管減壓閥　主要技術參數和性能指標

公稱壓力（MPa）	0.6	1.0	1.6
殼體試驗壓力（MPa）	0.9	1.5	2.4
密封試驗壓力（MPa）	0.6	1.0	1.6
最高進口壓力（MPa）	0.6	1.0	1.6
出口壓力范圍（MPa）	0.05-0.4	0.1-0.8	0.1-1.0
壓力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
最小壓差（MPa）	0.1	0.15	0.15
滲漏量	GB12245-1989

*：殼體試驗不包括膜片、閥蓋

三、波紋管減壓閥 主要零件材料

零件名稱	零件材料
閥體、閥蓋	WCB
底蓋	WCB
閥座、閥瓣	2Cr13
波紋管	1Cr18N9Ti
波紋管上墊	2Cr13
波紋管下墊	2Cr13
號向座	2Cr13
主閥彈簧	50CrVA
調節彈簧	60S12Mn

四、波紋管減壓閥 流量系數(Cv)

DN	15	20	25	32	40	50	65	80	100
Cv	1	25	4	6.5	9	16	25	36	64

五、波紋管減壓閥 外形尺寸

公稱通徑DN		外形尺寸				連接尺寸
	L			H	H1	PN1.6MPa					PN1.6MPa					PN1.6MPa
	0.6/1.0MPa		1.6MPa			D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	140		140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140		140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160		160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	1080		180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200		200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230		230	325	125	150	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280			325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310			380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350			380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20

訂貨須知：1:產品型號與名稱.2公稱通徑(DN) 3 .額定流量系數KV 4.公稱壓力和壓差 5.閥體和閥內組件材料 6.流量特性 7.適用溫度難關8電源電壓和控制信號 9是否帶附件 10使用介質成分
