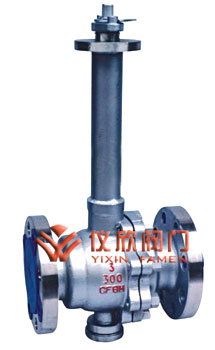

DQ41F低溫球閥

DQ41F低溫球閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。

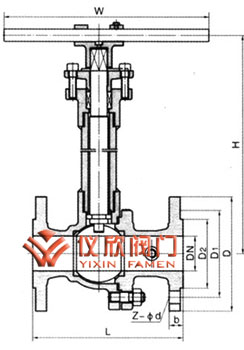

DQ41F/H低溫球閥 DQ41F/H低溫球閥,結構圖
DQ41F/H低溫球閥 DQ41F/H低溫球閥結構圖

一、DQ41F/H低溫球閥 主要連接尺寸參數 1.6Mpa 單位:mm

產品型號 公稱通徑 PN1.6MPa WT
(kg)
L D D1 D2 b Z-Φd H W
DQ41F-16C
DQ41F-16P DQ641F-16C
DQ641F-16P DQ9B41F-16C
DQ9B41F-16P 		15 130 95 65 45 14 4-Φ14 178 140 3
20 140 105 75 55 14 4-Φ14 184 160 4
25 150 115 85 65 14 4-Φ14 195 180 5
32 165 135 100 78 16 4-Φ18 280 250 9
40 180 145 110 85 16 4-Φ18 280 300 11
50 203 160 125 100 16 4-Φ18 300 350 15
65 222 180 145 120 18 4-Φ18 330 350 19
80 241 195 160 135 20 8-Φ18 360 400 27
100 305 215 180 155 20 8-Φ18 400 500 38
125 356 245 210 185 22 8-Φ18 430 600 58
150 394 280 240 210 24 8-Φ23 500 800 81
200 457 335 295 265 26 12-Φ23 680 800 95
250 533 405 355 320 30 12-Φ25 790 1300 140

二、DQ41F/H低溫球閥 主要連接尺寸參數 2.5Mpa 單位:mm

產品型號 公稱通徑 PN2.5MPa WT
(kg)
L D D1 D2 b Z-Φd H W
DQ41F-25
DQ41F-25P DQ641F-25
DQ641F-25P DQ9B41F-25
DQ9B41F-25P 		15 140 95 65 45 16 4-Φ14 178 140 3
20 152 105 75 55 16 4-Φ14 184 160 4
25 165 115 85 65 16 4-Φ14 195 180 6
32 178 135 100 78 18 4-Φ18 280 250 10
40 190 145 110 85 18 4-Φ18 280 300 14
50 216 160 125 100 20 4-Φ18 300 350 20
65 241 180 145 120 22 8-Φ18 330 350 25
80 283 195 160 135 22 8-Φ18 360 400 30
100 305 230 190 160 24 8-Φ23 400 500 40
125 381 270 220 188 28 8-Φ25 430 600 65
150 403 300 250 218 30 8-Φ25 500 800 85
200 502 360 310 278 34 12-Φ25 680 800 100
250 568 425 370 332 36 12-Φ30 790 1300 165
