儀欣閥門：手動閥門>>球閥>>鍛鋼球閥

鍛鋼球閥

一、鍛鋼球閥　適用標準

1、設計和制造標準根據：BS5351 MSS SP-118;
2、連接端根據：
1）承插焊根據：ANSI B16.11;JB/T1751
2）螺紋端根據：ANSI B16.11;JB/T1751
3）對焊端根據：ANSI B16.25;JB/T12224
4）法蘭端根據：ANSI B16.5;JB79
3、檢驗與試驗根據：API 598;GB/T13927;JB/T9092
4、結構特征：三片式螺栓連接
5、材料標準根據：ANSI/ASTM
6、閥體主要材料：A105;LF2;F304(L);F316(L);F51

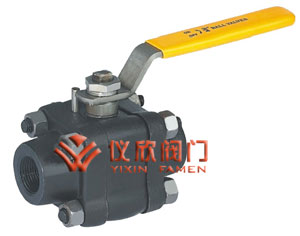

鍛鋼球閥 鍛鋼球閥,結構圖

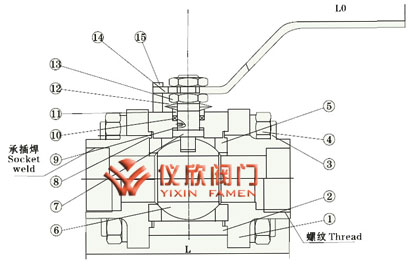

鍛鋼球閥 鍛鋼球閥結構圖

二、鍛鋼球閥 主要零件材質

序號 零件名稱 材質
1 閥體 A105 A304
2 密封圈 APTFE & PEEK
3 球體 F6 F304
4 閥桿 410 304
5 O型圈 VITON
6 墊片 PTFE
7 螺栓 B7 B8
8 螺母 2H 8
9 薄型螺母 8

三、鍛鋼球閥 主要外型及連接尺寸表

FP 1/4 3/8 1/2 3/4 1 11/4 1/2 2
L 92 92 92 111 127 140 152 152
Cl800
CL1500		 6
6		 9
9		 13
13		 19
18		 25
23		 32
28		 38
35		 49
49
H 70 70 70 80 80 105 105 115
W 125 125 125 215 215 250 250 290
重量 (Kg) 2.5
2.5		 2.4
2.4		 2.3
2.5		 3.4
3.7		 6.4
5.8		 6.4
6.8		 11
11.5		 13
13.7
