儀欣閥門：手動閥門>>球閥>>氧氣球閥

氧氣球閥

一、氧氣球閥 特點

氧氣閥作為冶金工業中輸送氧氣管路上的啟閉裝置，較其它通用閥門相比有許多特別嚴格的要求。因為氧氣屬易燃易爆危險品，所以必需防泄漏，防靜電，防火花，以避免發生事故。 在結構上，設計為：閥瓣啟閉時閥桿只升降而不轉動，有效地降低了密封副磨損、填料磨損和上密封磨損；側法蘭上裝有接地螺釘，避免產生靜電火花；閥桿外露部分用有機玻璃密閉封蓋，用以防塵防油。 技術參數 閥體材質 1Cr18Ni9Ti 公稱壓力PN(MPa) 2.5 公稱通徑DN(mm) 15-400 性能描述 特點 具有密封性能好，操作輕便靈活，安全可靠，使用壽命長等優點。

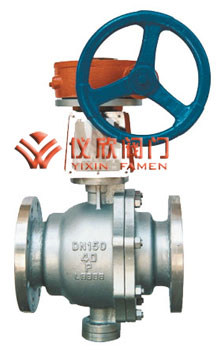

氧氣球 氧氣球閥

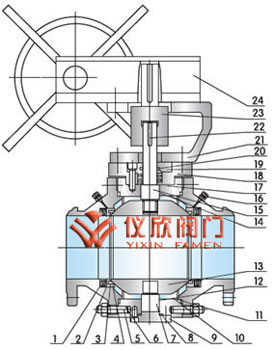

氧氣球閥 氧氣球閥結

二、氧氣球閥 執行標準

設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗
GB122237 GB12221 GB9113 JB79 GB9131 GB/T13927 JB/T9092

三、氧氣球閥 試驗壓力

公稱壓 1.6 2.5 4.0
強度試驗 2.4 3.8 6.0
水密封試驗 1.8 2.8 4.4
氣密封試驗 0.4-0.7

四、氧氣球閥 主要零件材料及性能

閥體 WCB ZG1Cr18Ni9Ti CF8 CF3 ZG1Cr18Ni12Mo2Ti CF8M CF3M
球體閥桿 2Cr13 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
閥 座 聚四氟乙烯 加坡纖增強聚四氟乙烯 對位聚笨
墊片 聚四氟乙烯 不銹鋼/柔性石墨 齒形墊片
閥桿座 聚四氟乙烯
不銹鋼/柔性石墨
填料 聚四氟乙烯
增強柔性石墨
填料壓蓋 WCB 1Cr18Ni9Ti 304 304L 1Cr18Ni12Mo2Ti 316 316L
溫度 -29～150(聚四氟乙烯 PTFE)
-29～200(加玻纖增強聚四氟乙烯PTFE+GLASS)
-29～300(對位聚笨 PPL)
介質 水 蒸汽 油品 硝酸類 強氧化介質 醋酸類 尿素類

五、氧氣球閥 連接尺寸

不銹鋼氧氣球閥PN1.6MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 280 320 360 400
H 59 63 75 85 95 107 140 152 178 252 272 342
W 130 130 160 180 230 230 400 400 650 1050 1050 1410
Wt（㎏） 2.5 3 5 6 7 10 15 19 33 58 93 160

不銹鋼氧氣球閥PN2.5MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 165 180 200 220 250 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1100 1100 1500 1500
Wt(Kg) - - - - - - - - - - - -

不銹鋼氧氣球閥PN4.0MPa主要連接尺寸及重量

公稱通徑DN 15 20 25 32 40 50 65 80 100 125 150 200
L 130 140 150 180 200 220 250 280 320 400 400 550
H 59 63 75 97 107 142 152 178 252 272 342 345
W 130 130 160 230 230 400 400 700 1000 1100 1500 1800
Wt(Kg) - - - - - - - - - - - -
