手動漿料閘閥

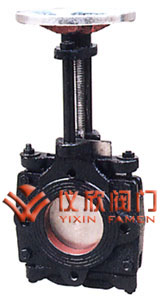

手動漿料閘閥 手動漿料閘閥
手動漿料閘閥 手動漿料閘閥尺寸圖

一、手動漿料閘閥 主要性能規范

公稱壓力PN（MPa) 適用介質 閥體材料 適用溫度
0.6 鑄鋼、鑄鐵、不銹鋼 紙漿料 X＜80
1.0 糖漿、泥漿、紙漿、污水 鑄鋼、鑄鐵

二、手動漿料閘閥 主要零件材料及連接尺寸

公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 主要結構尺寸 公稱壓力
PN(MPa)		 公稱通徑
DN(mm)		 主要結構尺寸
L D1 D2 H H1 N-M Z-Φd L H H1 D1 D2 Z-Φd
0.6 50 50 90 110 380 330 2-12 2-14 1.0 50 48 306 356 100 125 4-20
65 55 110 130 415 350 2-12 2-14 65 48 320 365 120 145 4-20
80 60 125 150 450 370 2-16 2-18 80 50 336 416 135 160 4-20
100 60 145 170 500 400 2-16 2-18 100 50 374 474 155 180 8-20
125 65 175 200 625 500 4-16 4-18 125 57 446 571 184 210 8-20
150 70 200 225 690 540 4-16 4-18 150 57 543 693 210 240 8-24
200 75 255 280 800 600 4-16 4-18 200 70 610 810 268 295 8-24
250 85 260 335 900 650 8-16 4-18 250 70 724 974 324 350 12-24
300 90 362 395 1000 720 8-20 4-22 300 76 820 1120 370 400 12-24
350 105 412 445 1130 780 8-20 4-22 350 76 921 1271 430 460 16-24
400 115 462 495 1750 850 12-20 4-22 400 89 1026 1426 485 515 16-28
