儀欣閥門：手動閥門>>止回閥>>微阻緩閉止回閥

微阻緩閉止回閥

一、微阻緩閉止回閥 概述

微阻緩閉蝶式止回閥可用在清水、污水、海水等介質的排水管道上，既能防止介質的倒流，又能有效的限制破壞性水錘，保證管線的使用安全。微阻緩閉蝶式止回閥具有結構新穎、體積小、重量輕、流體阻力小、密封可靠、啟閉平穩、耐磨損、使用壽命長，油壓、緩閉不受介質影響，有較好的節能效果等特點。HH46X HDH48X HH49X系列微阻緩閉蝶式止回閥已經被各大工業、城建等行業廣泛的推廣應用，反應良好。 微阻緩閉蝶式止回閥適用范圍：城建、化工、冶金、石油、制藥、食品、飲料、環保

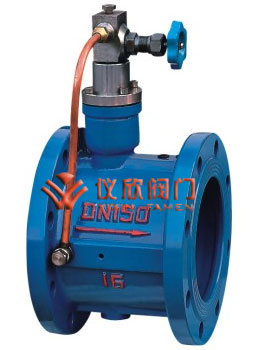

微阻緩閉止回閥 微阻緩閉止回閥
微阻緩閉止回閥 微阻緩閉止回閥尺寸圖

二、微阻緩閉止回閥 技術參數

型號 公稱壓力 （MPa） 強度試驗壓力（MPa） 密封壓力（MPa） 適用溫度 （℃） 適用介質 緩閉時間
HH46X
HDH48X
HH49X		 1.0 1.5 1.1 ≤80 海水 污水 清水 ≤60秒
1.6 2.4 1.76
2.5 3.75 2.75

三、微阻緩閉止回閥 主要零部件材料

零件名稱 閥體 閥瓣 閥桿、油缸、活塞 彈簧 閥座
材料 灰鑄鐵、鑄鋼 碳鋼 不銹鋼 不銹鋼 丁腈橡膠

四、微阻緩閉止回閥 主要外形尺寸

公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸 公稱壓力 PN(MPa) 公稱通徑 DN(mm) 尺寸
L H H1 L H H1
1.0 1.6 2.5 40 140 200 88 1.0 1.6 2.5 350 290 480 297
50 150 215 98 400 310 550 324
65 170 225 108 450 330 585 351
80 180 235 118 500 350 640 379
100 190 280 130 600 390 720 434
125 200 290 148 700 430 780 491
150 210 310 172 800 470 840 549
200 230 350 210 900 510 990 600
250 250 415 240 1000 550 1050 655
300 270 450 264 1200 630 1210 770
