電動角式單座調節閥|電動角式調節閥

一、電動角式單座調節閥　概述

ZDSJ型電動角式單座調節閥采用頂導向結構，由PS系列和3810系列直行程電動執行機構和低流阻角式單座閥組成。該閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優先。
電動角式單座調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分?jǐn)倝翰?，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

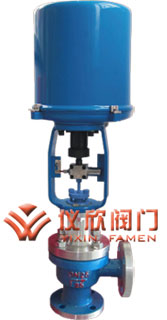

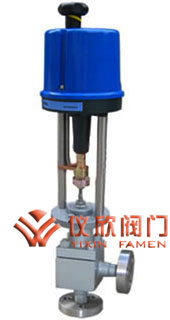

電動角式單座調節閥（WCB材質）	電動角式單座調節閥（A105材質）

二、電動角式單座調節閥　主要技術參數

公稱通徑	6			10					15					25
閥座直徑	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑	32			40		50		65		80		100		125		150		200
閥座直徑	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	1.6、4.0、6.4、10、16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	電開式、電關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控制信號	4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)
電 源	S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)

三、電動角式單座調節閥 主要技術性能指標

泄 漏 率： IV 級， 小于額定流量的10-4
回 差 ： 配3810L 執行機構為2.0%； 配PSL執行機構為 1.0%
基本誤差： 配3810L執行機構為±2.5%； 配PSL執行機構為±1.0%
注：測試使用的填料為標準聚四氟乙烯填料。

四、電動角式單座調節閥 允許壓差

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配PSL	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

五、電動角式單座調節閥 主要零件材料

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

六、電動角式單座調節閥 外形尺寸

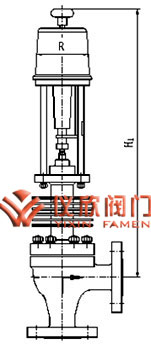

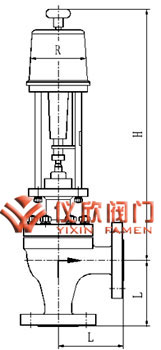

電動角式單座調節閥尺寸圖（普通型）	電動角式單座尺寸圖（高溫型）

公通徑			20	25	32	40	50	65	80	100	125	150	200
L1(mm)			98	105	105	120	135	190	225	270	315	367
L2(mm)	PN1.6MPa		85	95	115	115	130	145	155	175	200	240	300
	PN4.0MPa		85	95	115	115	130	145	155	175	200	240	300
	PN6.4MPa		100	115	130	130	150	170	190	215	250	275	325
配PSL	H(mm)	普通型	753	761	789	778	793	819	858	893	921	951	956
		散熱片型	883	891	919	908	923	892	1021	1056	1120	1150	1156
	D(mm)		176
	重量(KG)		13.5	22.5	25.5		29.5	50	60	78	119	157	255
配381L	H(mm)	普通型	516	542	552		688	744	783	818	976	1006	1036
		散熱片型	646	654	682		818	907	946	981	1175	1205	1235
	D(mm)		225								310
	重量(KG)		21	30	33	41	45	65	75	93	172	210	308
