電動雙座調節閥

三、電動雙座調節閥 主要技術參數

公稱通徑mm		20	25	32	40	50	65	80	100	125	150	200	250	300	400
閥座通徑mm		20	26	32	40	50	66	80	100	125	150	200	250	300
額定流量系數kv		6.9	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600	2700
公稱壓力(MPa)		0.6,1.6， 2.5， 4.0， 6.4
行程		10	16		25		40			60			100
流量特性		直線，等百分比，快開
工作溫度℃		-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭尺寸		符合JB78-59、JB79-59標準，可按JB/79.1-94、JB、ANSI、JIS、DIN 等標準訂貨生產
閥體材質		WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M
閥芯材質		1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti
閥體型式		直通雙座鑄造球型閥
上閥蓋型式		普通式（常溫），熱片式（中溫），長頸式（低溫）
閥體允許壓差		≤公稱壓力											4.0	3.4
配用電動執 行機構型號	PSL	PSL-201	PSL-202		PSL-204		PSL-208			PSL-312			PSL325
	381L	381LSA-08	381LSA-20		381LSB-30		381LSB-50			381LSC-65			381LSC-99

四、電動雙座調節閥 執行機構主要技術參數

型號		額定輸出力N		速度mm/s		技術參數
PSL	381L	PSL	381L	PSL	381L	PSL	381L
201	381LSA-08 381LXA-08	1000	800 800	0.25	4.2 4.2	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：IP67 帶手輪	電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V (信號線用屏蔽線) 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標志：ExdⅡBT4 帶手柄
202	381LSA-20 381LXA-20	2000	2000 2000	0.50	2.1 2.1
204	381LSB-30 381LXB-30	4500	3000 3000	0.50	3.5 3.5
208	381LSB-50 381LXB-50	8000	5000 5000	1.00	1.7 1.7
312	381LSC-65	12000	6500	0.60	2.8
325	381LSC-99	25000	10000	1.0	2.0

五、電動雙座調節閥 性能指標

基本誤差％			配3810L±2.5； 帶定位器 ±1.0
回差％			配361L ±2.0； 配PSL±1.0
死區％			1.0
始終點偏差％	電開	始點	±2.5
		終點	±2.5
	電關	始點	±2.5
		終點	±2.5
可調范圍			50：1
額定行程偏差％			2.5
泄量量L/H			符合JB/T7387-94 IV級 小于閥的額定容量×10-4

六、電動雙座調節閥 允許壓差

公稱通徑		20				25	40		50	65	80	100	150		200	250	300
閥座直徑		10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
執行機構		允許壓差△P（MPa）
配PSL	PSL202	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	PSL204						4.31	2.76	1.76	1.04	0.69	0.44
	PSL208									1.86	1.23	0.78	0.50	0.35	0.20
	PSL320												1.26	0.87	0.49	0.32	0.22
配361L	381LSA-20	6.4	6.4	6.4	4.90	3.14	1.92	1.23	0.78
	381LSB-50						4.79	3.06	1.96	1.16	0.76	0.49
	381LSC-65									1.51	0.99	0.64	0.41	0.28
	381LSC-99												0.63	0.44	0.25	0.16	0.11

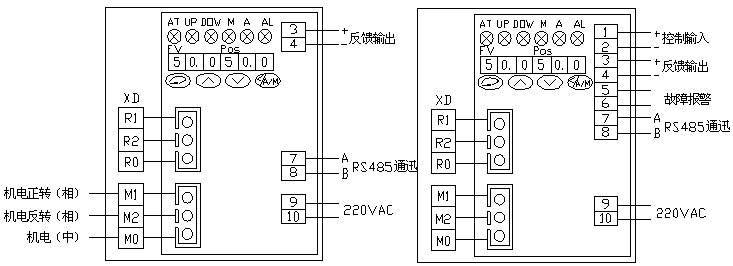

七、電動雙座調節閥 電氣接線說明

輸入：4~20mA、4~12mA、12~20mA、0~5V、1~5V；
輸出：4~20mA反饋信號。
打開機殼即可看見如圖示意。
執行機構外殼內有端子條用于電氣接
線，選擇適當?shù)碾娫淳€與執行機構相連，建議使用Φ1.0（mm）2導線。

八、電動雙座調節閥 外形尺寸

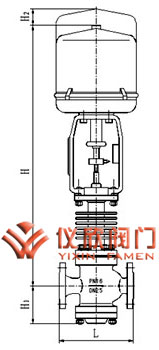

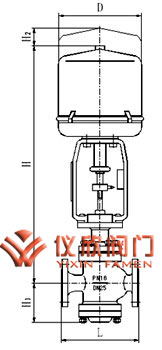

電動雙座調節閥外型尺寸圖普通型	電動雙座調節閥外型尺寸圖高溫型

公通徑			25	32	40	50	65	80	100	125	150	200	250	300
L(mm)	PN1.6MPa		185	200	220	250	275	300	350	410	450	550	670	770
	PN4.0MPa		190	210	230	255	285	310	355	425	460	560	740	805
	PN6.4MPa		200	210	235	265	295	320	370	440	475	570	750	820
H1(mm)			117	120	139	144	188	208	220	268	278	320	441	503
配PSL	H(mm)	普通型	907	910	955	960	1112	1122	1134	1213	1223	1265	1813	1889
		散熱片型	1037	1040	1085	1090	1275	1285	1297	1412	1422	1464	1058	2134
	D(mm)		176									225
	重量(KG)		22.5	24.5	35.5	39.5	72	85	122	181	237	378	680	840
配381L	H(mm)	普通型	670	673	840	845	1037	1047	1059	1293	1303	1345	1538	1614
		散熱片型	800	803	970	975	1200	1210	1222	1492	1502	1544	1783	1859
	D(mm)		225							310
	重量(KG)		30	32	51	55	87	100	137	194	250	391	720	880
